Kuggväxlad stegmotor förklaras: typer, vridmoment och hur man väljer rätt

En standardstegmotor är redan en anmärkningsvärt användbar anordning - den rör sig i exakta steg, håller sin position utan broms och kräver ingen återkopplingssensor för grundläggande positionering. Men det finns en klass av applikationer där standardmotorn kommer till korta: laster som behöver mer vridmoment än motorn kan generera, laster med hög tröghet som motstår acceleration, eller positioneringsuppgifter där den ursprungliga stegvinkeln på 1,8 grader helt enkelt inte är tillräckligt bra. En växlad stegmotor löser alla dessa tre problem på en gång genom att fästa en växellåda direkt på motoraxeln. Resultatet är ett kompakt, integrerat ställdon som multiplicerar vridmomentet, minskar hastigheten, förbättrar upplösningen och tämjer svåra tröghetsförhållanden – utan att ändra en enda rad med kontrollkod. Den här guiden förklarar hur växlade stegmotorer fungerar, vad de tillgängliga växeltyperna erbjuder, hur man väljer rätt konfiguration och var dessa motorer presterar bäst.

Vad är en växlad stegmotor och hur den fungerar

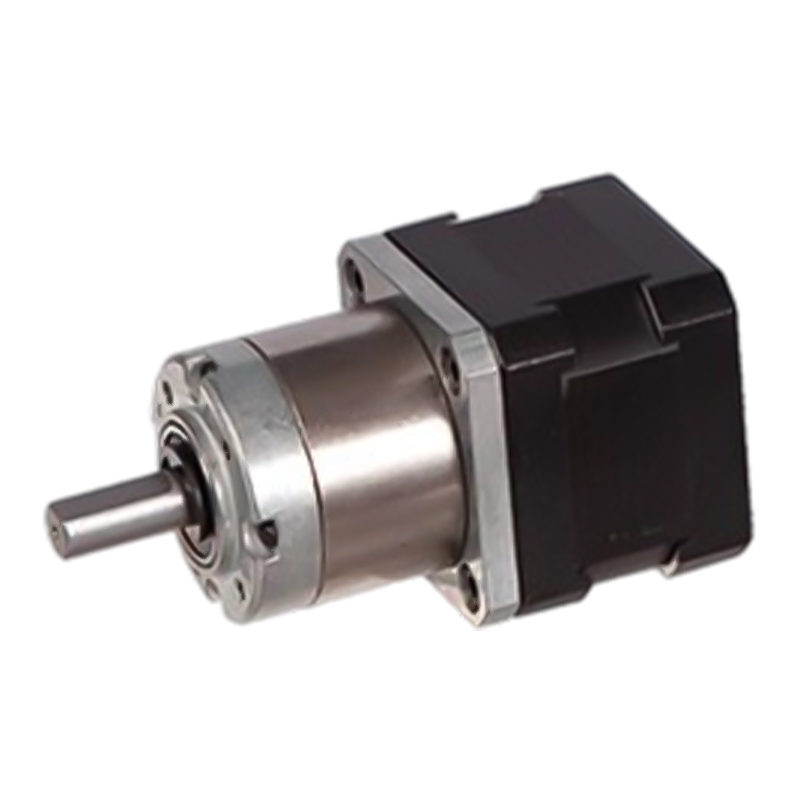

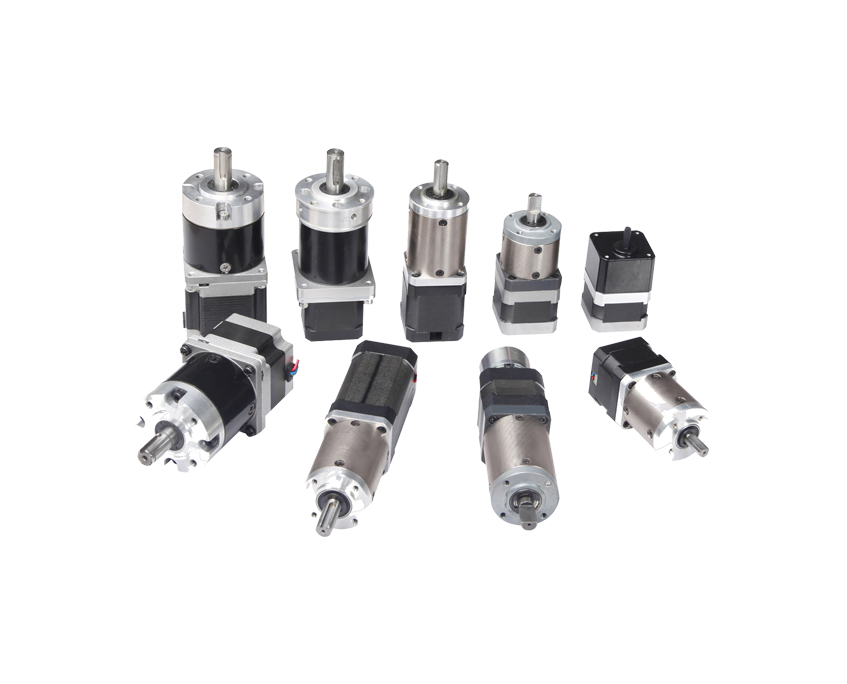

A växlad stegmotor är en integrerad enhet som består av en stegmotor - vanligtvis en tvåfasig bipolär hybridstegmotor - kombinerad direkt med en växellåda som är fäst vid dess utgående axel. Växellådan är konstruerad och inriktad på fabriken, så motorn och växelhuvudet delar en enda monteringsfläns och ger ett enhetligt mekaniskt gränssnitt till maskinen. Motoraxeln driver växellådans ingång; växellådans utgående axel levererar rörelse till lasten med reducerad hastighet och proportionellt ökat vridmoment.

Stegmotordelen fungerar identiskt med en fristående steganordning: föraren skickar steg- och riktningspulser, motorn går framåt med ett steg (eller mikrosteg) per puls, och positionen spåras i öppen slinga genom att räkna pulser. Växellådan ändrar inte detta kontrollbeteende – den förändrar helt enkelt rörelsen vid dess utgång. Varje steg som motorn tar flyttar fram den utgående axeln med ett stegs vinkel dividerat med utväxlingsförhållandet. En 1,8-graders motor (200 hela steg per varv) med en 10:1-växellåda ger en effektiv stegvinkel på 0,18 grader och 2 000 steg per utgående varv. Denna multiplikation av upplösning är en av de mest praktiskt värdefulla egenskaperna hos den växlade stegmotorkonfigurationen.

Vridmomentomvandling följer samma förhållande. Utgående vridmoment är lika med motorns hållmoment multiplicerat med utväxlingen och växellådans mekaniska verkningsgrad. En NEMA 17-motor med 0,5 Nm hållande vridmoment och en 10:1 växellåda med 90 % verkningsgrad levererar cirka 4,5 Nm vid utgående axel – motsvarande i effekt med en mycket större och dyrare ogarrad stepper. Denna vridmomentmultiplikation är anledningen till att en NEMA 17 eller NEMA 23 växlad stegmotor ofta kan ersätta en NEMA 34 ogarad motor, vilket sparar utrymme och vikt i maskinen.

Varför tröghetsförhållandet är viktigt och hur växling fixar det

En av de viktigaste – och minst diskuterade – anledningarna till att lägga till en växellåda till en stegmotor är tröghetsmatchning. När en stegmotor driver en last bestämmer förhållandet mellan lasttröghet och rotortröghet hur väl motorn kan accelerera, bromsa in och stanna exakt. Om belastningströgheten är mycket större än rotorns tröghet, kämpar motorn med att kontrollera belastningen under dynamiska rörelser, vilket resulterar i översvängning (fler steg tagna än beordrat), underslag (färre steg tagna) eller förlorade steg – alla former av positioneringsfel som motverkar syftet med att använda en stepper i första hand.

En växellåda minskar belastningströgheten som reflekteras tillbaka till motorn med kvadraten på utväxlingsförhållandet. En 10:1 växellåda minskar den reflekterade belastningströgheten med en faktor 100. Detta innebär att en motor som inte på ett tillförlitligt sätt kunde styra en hög tröghetsbelastning direkt kan plötsligt göra det med tillförsikt genom en växellåda. Den praktiska tröskeln som de flesta konstruktörer arbetar inom är ett tröghetsförhållande mellan last och rotor på 10:1 eller mindre. Vid högre utväxlingar försämras positioneringsnoggrannheten och dynamiska prestanda. Om det beräknade förhållandet utan utväxling överstiger detta tröskelvärde, är att lägga till en växellåda ofta det korrekta tekniska svaret - mer effektivt och billigare än att bara specificera en större motor.

Det finns också en resonansfördel. Oskönade stegmotorer som arbetar med låga hastigheter kan uppvisa mellanfrekvensresonans - en vibration och instabilitet som orsakas av interaktionen mellan stegfrekvensen och motorns naturliga resonansfrekvens. Eftersom en växlad stegmotor kör sin interna motor med en högre hastighet (hastighet multiplicerat med utväxlingsförhållandet) för att producera samma utgående hastighet, arbetar motorn längre längs sin hastighet-vridmomentkurva, bort från låghastighetsresonanszonen. Detta ger en jämnare, mer stabil rörelse vid den utgående axeln än en ogarad motor som kör med samma sluthastighet.

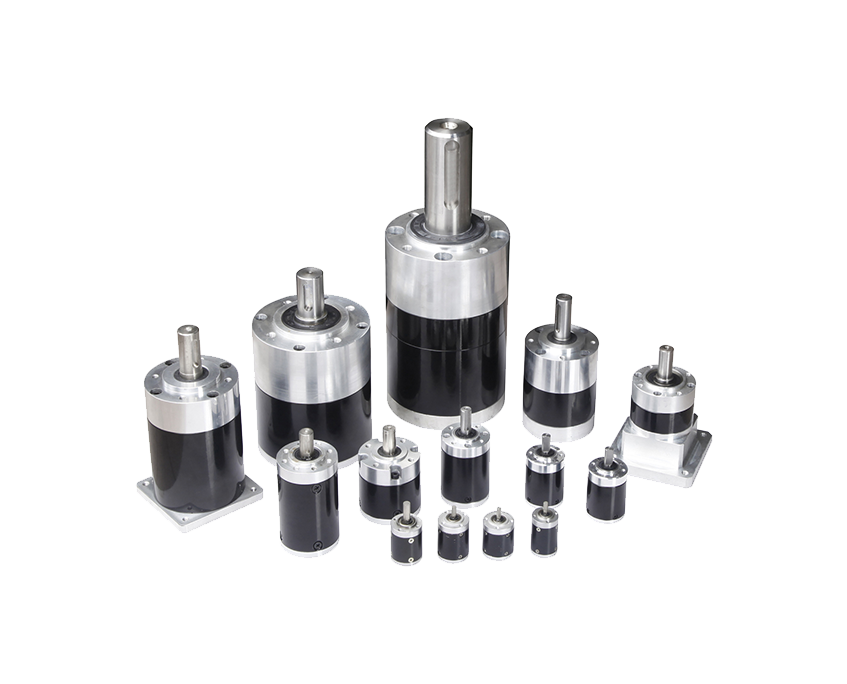

De tre huvudväxellådstyperna för stegmotorer

Inte alla växellådor passar stegmotorapplikationer lika. Eftersom stegmotorer används för positionering – med dubbelriktade rörelser, dynamiska laständringar och exakta stopp-och-håll-krav – måste växellådan hantera spel, vridstyvhet och effektivitet noggrant. Tre växeltyper dominerar marknaden för stegmotorväxelhuvuden: planetväxel, sporre och skruv. Var och en har en distinkt prestationsprofil.

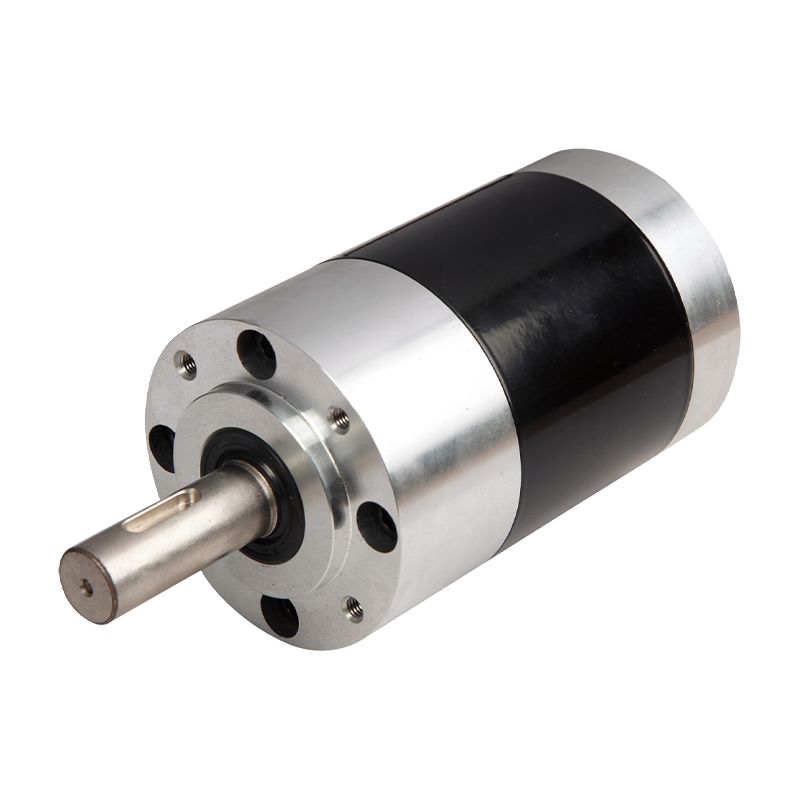

Planetväxellådor

Planetväxellådor är den mest använda typen av växelhuvud för precisionsväxlade stegmotorer. Ett planetsteg består av ett centralt solhjul som drivs av motoraxeln, flera planetväxlar som kretsar runt solen medan de griper in i ett fast yttre ringhjul, och en bärare som överför planetväxelns rörelse till den utgående axeln. Eftersom vridmomentet fördelas över flera planetväxelkontakter samtidigt, uppnår planetväxellådor hög vridmomentdensitet och hög vridstyvhet i ett kompakt, koaxiellt paket – den utgående axeln löper längs samma axel som motoraxeln.

För NEMA 17-motorer finns precisionsplanetväxellådor med spel så lågt som 15 bågminuter i ekonomiklasser och under 3 bågminuter i högprecisionsgrader. Utväxlingsförhållandena varierar vanligtvis från 3,7:1 upp till 100:1 i en enstegsenhet, med tvåstegskonfigurationer som utökar detta till 369:1. Verkningsgraden per steg är typiskt 90–97 %, vilket innebär att vridmomentmultiplikationen är nära teoretisk och värmeutvecklingen är blygsam jämfört med snäckväxelalternativ. Planetväxelhuvuden för NEMA 23-motorer ger utgående vridmoment upp till 15 Nm och mer; NEMA 34 och NEMA 42 planetväxlade stegmotorer når 120 Nm eller högre.

Spur växellådor

Kugghjulsväxlar använder en serie ingripande kugghjul med parallellaxel för att uppnå den erforderliga minskningen. De är enklare och billigare än planetenheter, och de erbjuder högre effektivitet (ofta 95 % eller högre) eftersom varje växelnät involverar rullande snarare än glidande kontakt. Däremot är cylindriska växlar större i diameter för samma utväxling och vridmoment, de har mer glapp än precisionsplanetenheter (vanligtvis 1 till 3 grader), och de är inte koaxiala – motor- och utgående axlar kan vara förskjutna. För kostnadskänsliga applikationer med måttliga vridmomentkrav, enkla drivlayouter och inga snäva glappspecifikationer är cylindriska stegmotorer ett ekonomiskt val. De används ofta i 3D-skrivare, lätta CNC-tillämpningar och automatisering av konsumentklass där några få grader av backlash inte nämnvärt påverkar positioneringsnoggrannheten.

Snäckväxellådor

Snäckväxelstegmotorer kombinerar den exakta stegbaserade styrningen av en stegmaskin med en snäckväxellådas höga utväxling, rätvinkeldrift och självlåsande förmåga. Förhållanden från 17:1 upp till 500:1 är tillgängliga i standardprodukter, vilket gör snäckväxlade stegmaskiner lämpliga för applikationer som kräver mycket låga utgående hastigheter utan flera växlingssteg. Den självlåsande egenskapen – där lasten inte kan driva tillbaka snäckan – eliminerar behovet av en hållbroms i många vertikala axlar eller lasthållande applikationer. Avvägningarna är lägre verkningsgrad (40–80 % beroende på förhållande), högre värmegenerering vid kontinuerlig drift och betydligt mer glapp än planetenheter. Snäckväxlarstegmotorer är väl lämpade för grindställdon, linjära lyftsteg, indexerande vändskivor och andra applikationer där positionshållning under belastning krävs och arbetscykeln är intermittent.

Jämförelse av växellådstyp för stegmotortillämpningar

NEMA ramstorlekar och referens för utgående vridmoment

Kuggväxlade stegmotorer är standardiserade kring NEMA ramstorlekar, som definierar motorns frontplattas dimensioner och monteringshålsmönster. NEMA-beteckningen specificerar inte elektrisk eller vridmomentprestanda – de varierar beroende på motorlindning och längd – men den definierar den fysiska formfaktorn, vilket gör det enkelt att specificera växlar som passar standardmotorkroppar.

• NEMA 8 (20 mm): Den minsta praktiska stegarstorleken. Används i medicinska instrument, små dispenseringssystem och kompakt robotik där utrymmet är extremt och vridmomentkraven är låga.
• NEMA 11 (28 mm): Lämplig för laboratorieautomation, små roterande bord och kompakta ställdon. Planetväxellådor med utväxlingar upp till 100:1 och glapp ner till 3 bågminuter finns tillgängliga i denna ramstorlek.
• NEMA 17 (42 mm): Den mest populära växelstyrda stegmotorns ramstorlek för 3D-utskrift, stationär CNC, robotik och lätt industriell automation. Planetväxellådor för NEMA 17 levererar utgående vridmoment upp till 3 Nm och utväxlingar från 3,7:1 till 369:1. Den 42 mm kvadratiska frontplattan stöds brett av ekosystem för mekanisk design.
• NEMA 23 (57 mm): Standarden för industriell lätt automation, transportörer, matare och mellanklass CNC-utrustning. Planetväxlade NEMA 23-stegmotorer uppnår utgående vridmoment på upp till 15 Nm eller mer. En NEMA 23-växelstegare i 10:1 kan ofta ersätta en NEMA 34 ogarad motor till lägre kostnad och mindre fotavtryck.
• NEMA 34 (86 mm) och NEMA 42 (110 mm): Används i kraftiga CNC-routrar, industriell automationsutrustning och positioneringssystem med högt vridmoment. Planetväxlade NEMA 34-motorer uppnår utgående vridmoment upp till 120 Nm; NEMA 42-konfigurationer utökar detta ytterligare.

Viktiga användningsområden för kuggväxlade stegmotorer

Kombinationen av stegbaserad styrning med öppen slinga, högt utgående vridmoment, fin effektiv upplösning och kompakt integrerad förpackning gör växlade stegmotorer till det föredragna ställdonet i ett brett spektrum av industrier.

Industriell automation och robotik

Kuggväxlade stegmotorer är standardställdon i kartesiska robotar, portalsystem, roterande indexerare och pick-and-place-maskiner. Den planetväxlade stegmotorn i storleken NEMA 23 eller NEMA 34 ger det vridmoment och den upplösning som krävs för exakt axelpositionering utan kostnaden för ett servosystem. Det fristående steg-och-riktningsgränssnittet förenklar styrenhetens design – de flesta PLC:er och rörelsekontroller kan driva en stepper-drivrutin direkt utan ytterligare återkopplingsinfrastruktur.

Medicinska instrument och laboratorieinstrument

Vätskedispenseringssystem, sprutpumpar, provsteg för analysinstrument och diagnostisk utrustning använder kompakta stegmotorer med växellåda – ofta NEMA 11 eller NEMA 17 med planetväxellåda – där exakt, repeterbar placering i en liten förpackning är avgörande. Möjligheten att hålla position utan kontinuerlig strömförbrukning är värdefull i batteridrivna eller lågvärmeinstrument där motorspänningen måste minimeras under tomgångsperioder.

3D-utskrift och stationär CNC

Extruderdrivningar och Z-axeldrivskruvar i 3D-skrivare använder vanligtvis NEMA 17 planetväxelstegmotorer för att multiplicera det tillgängliga vridmomentet för att trycka på filament eller lyfta skrivhuvudet mot gravitationen. Den förbättrade upplösningen från utväxlingsförhållandet möjliggör även finare lagerhöjdskontroll vid ledskruven utan att byta till en drivenhetskonfiguration med högre mikrosteg.

Förpackningsmaskiner

Indexeringstransportörer, etikettapplikatorer, lockmoment och påfyllningshuvuden i förpackningslinjer använder växlade stegmotorer för deras repeterbara, programmerbara positionering och deras förmåga att hålla positionen mellan rörelser utan separat parkeringsbroms. Snäckväxlade stegmotorer används specifikt i vertikala påfyllnings- och kapslingsstationer där lasten inte får backa när motorn är strömlös.

Portoperatörer och ställdon

Snäckväxlarstegmotorer är väl lämpade för automatiserade grind-, dörr- och ventilställdon där den självlåsande egenskapen håller mekanismen på plats utan kontinuerlig motorhållningsström. Det höga reduktionsförhållandet tillåter en liten motor att generera det vridmoment som behövs för att flytta tunga grindar eller övervinna fjäderbelastade ventilmekanismer utan en överdimensionerad motorkropp.

Hur man väljer rätt stegmotor med växellåda

Att välja en växlad stegmotor korrekt kräver att man arbetar igenom flera ömsesidigt beroende parametrar i en specifik ordning. Att hoppa över steg – särskilt tröghetskontrollen och utvärderingen av den termiska driftcykeln – leder till en motor som fungerar på bänken men inte fungerar.

Definiera belastnings- och rörelseprofilen först

Innan du tittar på något motordatablad, fastställa applikationskraven: erforderligt utgående vridmoment (inklusive en servicefaktor för toppbelastningar och acceleration), erforderlig utgående hastighet i RPM, rörelseprofil (accelerationstid, färd, retardationstid) och arbetscykel (procentandel av tiden som motorn är aktivt i rörelse kontra att hålla eller avaktivera). Dessa parametrar bestämmer varje nedströms valbeslut. Utgående vridmoment och hastighet definierar tillsammans det mekaniska effektbehovet; arbetscykeln avgör huruvida värmeklasser blir bindande begränsningar.

Välj utväxlingsförhållande och motorstorlek tillsammans

Utväxlingsförhållandet bör väljas för att placera motorns driftshastighet i den övre delen av dess användbara varvtalsområde - vanligtvis 200 till 600 rpm för de flesta hybridstegmotorer - där vridmoment-hastighetskurvan fortfarande är ganska platt. Att köra motorn med mycket låga hastigheter (under 100 rpm utan växling) placerar den i den resonansbenägna zonen och ger mindre stabil rörelse än att köra den snabbare genom en växellåda. När väl målmotorhastigheten har bestämts är förhållandet helt enkelt motorhastigheten dividerat med den erforderliga utgående hastigheten. Verifiera att det resulterande utgående vridmomentet (motorns hållmoment × utväxlingsförhållandet × effektiviteten) uppfyller belastningskravet inklusive servicefaktorn. Om den inte gör det, öka storleken på motorramen eller öka förhållandet.

Kontrollera tröghetsförhållandet belastning till rotor

Beräkna belastningströgheten (inklusive växellådans utgående axel, koppling och alla mekaniska komponenter mellan växellådans utgång och den slutliga belastningen) och dividera med rotortrögheten för den valda motorn. Den reflekterade lasttrögheten (lasttrögheten dividerat med utväxlingen i kvadrat) är det som har betydelse för motorn. Sträva efter att hålla det reflekterade tröghetsförhållandet till rotor under 10:1 för stabil dynamisk prestanda. Om utväxlingen överstiger detta, öka antingen utväxlingen eller välj en motor med större rotortröghet. Stegmotorer med sluten slinga med pulsgivaråterkoppling kan tolerera högre tröghetsförhållanden än system med öppen slinga, eftersom styrenheten kan detektera och korrigera för förlorade steg.

Utvärdera bakslag mot applikationskrav

Glapp är vinkelspelet vid den utgående axeln när motorn ändrar riktning - den utgående axeln rör sig inte förrän växelns ingreppsspel har tagits upp. I applikationer där lasten alltid rör sig i en riktning (doseringspumpar, enkelriktade transportörer) har spelet ingen praktisk effekt. I dubbelriktade positioneringsapplikationer begränsar spelet direkt repeterbar positioneringsnoggrannhet. Planetväxellådor i ekonomi ger ett glapp på cirka 50 bågminuter; precision planetariska grader sänker detta till 15 bågminuter; Högprecisionsgrader uppnår 3 bågminuter eller mindre. Ange den snävaste glappklass som applikationen verkligen kräver – inte den tightaste som finns – eftersom högprecisionsväxellådor har en betydande kostnadspremie.

Bekräfta växellådans mekaniska gränssnitt

Kontrollera att den valda växellådans utgående axeldiameter, kilspårspecifikation, maximalt tillåten radiell belastning och maximalt tillåten axiell belastning är kompatibla med kopplingen eller den drivna komponenten. Växellådor för stegmotorer har definierade tillåtna radiella och axiella lastvärden som, om de överskrids, accelererar lagerslitaget och minskar växellådans livslängd. Om applikationen utsätter sig för betydande överhängande (radial) belastningar—såsom ett kugghjul eller remskiva monterad direkt på den utgående axeln utan extra stöd—se till att växellådans lagerklassificering klarar belastningen vid arbetshastigheten.
