Planetväxellåda förklaras: Hur det fungerar, typer och hur man väljer rätt

Vad är en planetväxellåda och hur fungerar den egentligen?

En planetväxellåda - även kallad en epicyklisk växellåda - är ett kompakt mekaniskt system utformat för att överföra vridmoment samtidigt som hastigheten minskas eller ökar, beroende på konfiguration. Till skillnad från en vanlig parallellaxelväxellåda, arrangerar planetväxelsystemet sina växlar koncentriskt, vilket är anledningen till att det kan packa så mycket kraft i ett så litet hölje. I kärnan har du tre funktionella delar som arbetar tillsammans hela tiden: solhjulet, planethjulet och ringväxeln.

Den solutrustning sitter i mitten och tar emot input från motorn. Runt den finns vanligtvis tre eller fler planetväxlar monterad på en roterande hållare. Dessa planeter griper in samtidigt med solutrustningen på insidan och den ringväxel (även kallad annulus) på utsidan. Kuggkransen har invändiga tänder vända inåt. Eftersom flera planetväxlar kopplar in både sol- och ringväxeln samtidigt, delas vridmomentbelastningen över flera kontaktpunkter – inte koncentrerad till ett enda växelnät som i cylindriska eller spiralformade växellådor. Detta är den grundläggande anledningen till att planetreducerare kan hantera så mycket vridmoment i ett litet hus.

I det vanligaste driftläget hålls ringdrevet stillastående, solhjulet drivs av motorn (ingång) och bäraren levererar uteffekten. Resultatet är hastighetsminskning och vridmomentmultiplicering. Omkastning av ingångs- och utgångselementen ändrar förhållandet och riktningen för kraftflödet, vilket ger ingenjörer flexibilitet i systemdesign.

Nyckelkomponenter i ett planetväxelsystem

Att förstå de enskilda delarna hjälper dig att utvärdera kvalitet, förutsäga slitage och specificera rätt växellåda för en applikation. Här är vad varje komponent gör och varför det är viktigt:

Solutrustning

Den sun gear is the primary input element. It is hardened and precision-ground to withstand high rotational speeds and the repeated stress of meshing with multiple planet gears simultaneously. Its tooth count directly determines the gear ratio — a smaller sun gear relative to the ring gear produces a higher reduction ratio.

Planet Gears och Carrier

Planetväxlar kretsar kring solhjulet samtidigt som de snurrar på sina egna axlar, vilket är anledningen till att rörelsen liknar ett solsystem - därav namnet. En väldesignad bärare håller alla planeter i exakt vinkelavstånd (vanligtvis 120° från varandra för tre planeter) och använder nålrullager eller bussningar vid varje planetstift. Lagerkvaliteten här är avgörande: för tidigt lagerfel inuti hållaren är en av de vanligaste orsakerna till haveri av planetväxellådan.

Ring Gear (annulus)

Den ring gear forms the outer boundary of the gear train. Its internal teeth mesh with the planet gears to complete the power circuit. In most configurations the ring gear is fixed to the housing, but in differential planetary systems it can also rotate. The ring gear typically has the largest tooth count, and its accuracy directly affects noise levels and backlash.

Utgående axel och hölje

Den output shaft is usually connected to the carrier. Housing material ranges from gray cast iron in heavy industrial units to aluminum alloy in servo-grade gearboxes where weight saving matters. Seal design at the output shaft determines ingress protection ratings (IP54, IP65, IP67) — an important spec for food processing, outdoor, or washdown environments.

Hur man beräknar planetväxellådans förhållande

Den gear ratio formula for the standard configuration (ring fixed, sun input, carrier output) is straightforward:

Förhållande = 1 (antal ringkuggar ÷ antal solkuggar)

Till exempel, om solhjulet har 20 tänder och ringhjulet har 80 tänder, är förhållandet 1 (80 ÷ 20) = 5:1. Vid 1 500 RPM-ingång levererar utgången 300 RPM. Om det ingående vridmomentet är 10 Nm är det utgående vridmomentet ungefär 10 × 5 × 0,97 = 48,5 Nm (förutsatt 97 % stegverkningsgrad).

För flersteg planetväxellådor , multiplicera förhållandena för varje steg tillsammans. Två steg på 4:1 och 5:1 ger ett kombinerat förhållande på 20:1. Den totala effektiviteten förvärras också: två steg med 97 % vardera ger 0,97 × 0,97 = 94,1 % kombinerad effektivitet. Tabellen nedan visar vanliga utväxlingsintervall och deras typiska stegkonfigurationer:

För en snabb förnuftskontroll under valet, bekräfta alltid den geometriska begränsningen: Ringkugghjul = Solhjulständer (2 × planetkugghjul). Om detta förhållande kränks kan växlarna fysiskt inte passa in korrekt.

Typer av planetväxellådor och när de ska användas

Inte alla planetreducerare är byggda på samma sätt. Husets konfiguration, utgångstyp och inre växelgeometri varierar avsevärt mellan produktfamiljerna. Att välja fel typ leder till för tidigt misslyckande, dålig effektivitet eller integrationshuvudvärk.

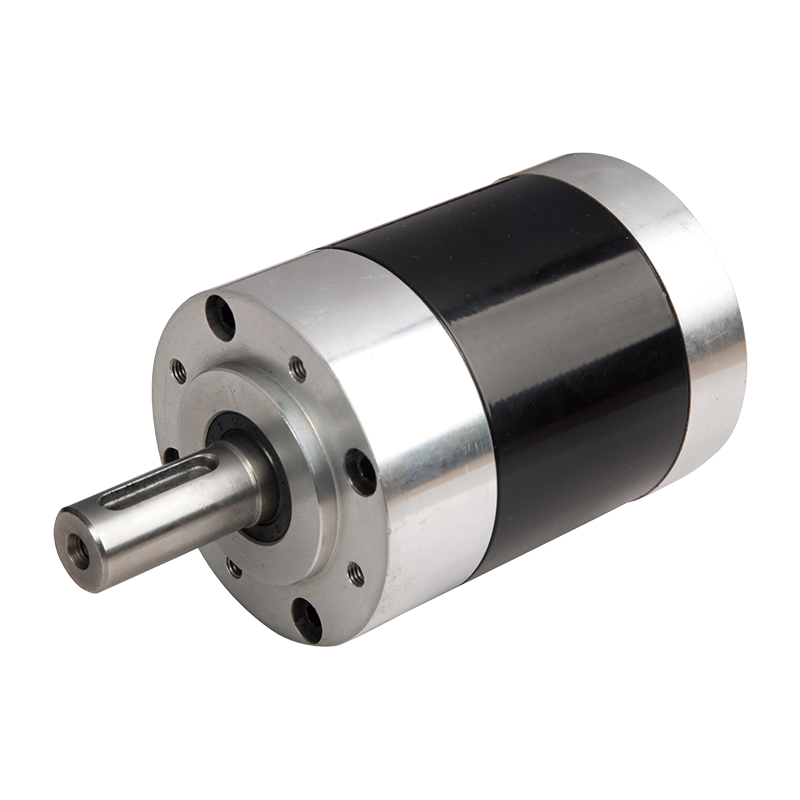

Inline (koaxial) planetväxellåda

Den input and output shafts share the same axis. This is the most space-efficient layout and the default choice for servo motor applications. Precision inline gearboxes are rated in arc-minutes of backlash — values below 3 arc-minutes are standard for positioning systems, while ultra-precision designs achieve under 1 arc-minute for the most demanding motion control tasks. Typical ratios run from 3:1 up to 100:1 in one or two stages.

Högervinklad planetväxellåda

Dense add a bevel or hypoid gear stage at the output to redirect the shaft 90 degrees from the motor axis. They are the right choice for conveyors, mixers, and agitators where parallel shaft alignment is not possible. The bevel stage does cost some efficiency — expect 93–96% combined rather than the 97% of a pure inline unit.

Planetväxellåda med ihålig axel

Istället för en solid utgående axel tillåter en ihålig axelkonstruktion att en genomgående stång, ledskruv eller manöverdon kan passera direkt genom växellådans centrum. Detta är vanligt i roterande bordsdrivningar, lindningsmaskiner och manöverdonsenheter där den drivna komponenten träs genom växellådans axel.

Planetväxellåda med hög utväxling (flersteg).

När ett enskilt steg inte kan ge den nödvändiga reduktionen, staplas sammansatta planetväxellådor två, tre eller fyra steg i ett hus. Dessa enheter används i applikationer som rullmaskiner, omrörare och ugnar där mycket högt vridmoment vid låg hastighet krävs och det fysiska utrymmet för en separat växellådskedja är begränsat.

Planetväxellåda kontra andra växellådstyper

Ingenjörer jämför ofta planetväxelreducerare med snäckväxellådor, spiralformade inline-växellådor och cylindriska växellådor. Var och en har en domän där den utmärker sig. Tabellen nedan visar de praktiska skillnaderna:

Snäckväxellådor är vettiga när självlåsning behövs (som i lyftsystem) eller när budgeten är knapp och effektivitetsförluster kan tolereras. Heliska växellådor är tystare vid mycket höga hastigheter och billigare för måttliga utväxlingar. Planetära reducerare vinner när vridmomenttäthet, precision och effektivitet spelar roll samtidigt - det är därför de dominerar servodriven automation och elfordons drivlinor.

Där planetväxellådor används

Den planetary gear system's combination of compactness and torque capacity has made it the go-to solution across a wide range of industries. Below are the most common application areas and what drives their use of planetary reducers:

• Industriell automation och robotik: Servo planetväxellådor driver linjära axlar, roterande bord och robotleder. Lågt glapp (ofta under 3 bågminuter) säkerställer repeterbar positioneringsnoggrannhet på mikronnivå.
• Elfordon och fordonstransmissioner: Planetväxlar för bilar gör det möjligt för automatiska växellådor att växla mellan flera utväxlingar med endast kopplingar och bromsar – ingen växelglidning. EV-drivlinor använder enhastighets planetreducerare för att sänka motorhastigheten före differentialen.
• Vindkraftverk: En vindturbinväxellåda måste multiplicera låghastighetsvridmomentet (ofta 15–25 rpm) till generatorhastigheten (1 000–1 800 rpm). Flerstegs planetenheter hanterar detta i en kompakt gondol där vikten är en kritisk begränsning.
• Anläggnings- och gruvutrustning: Hjuldrivna planetnav integreras direkt i hjulfälgarna på grävmaskiner, gaffeltruckar och gruvtruckar och levererar ett enormt dragmoment utan externa växellådshus.
• Transportörer och materialhanteringssystem: Planetväxellådor med rät vinkel driver transportband, skruvtransportörer och skophissar där layoutgeometrin förhindrar montering av inline-motorer.
• CNC-verktygsmaskiner: Spindel- och axeldrev använder planetväxellådor med ultralågt glapp för att bibehålla skärprecision även under höga skärkrafter och termisk variation.
• Flyg och försvar: Ställdon i flygkontrollytor, landningsställ och satellitpositioneringssystem förlitar sig på planetreducerare för deras höga effekt-till-vikt-förhållande och tillförlitlighet.

Hur man väljer rätt planetväxellåda för din applikation

Valfel är dyra — en växellåda som är underdimensionerad misslyckas snabbt, medan en som är överdimensionerad slösar bort pengar och utrymme. Arbeta igenom dessa parametrar i ordning innan du anger en enhet:

Steg 1: Beräkna erforderligt utmatningsmoment

Börja med ditt lastmoment och använd sedan en servicefaktor baserad på arbetscykeln och stötbelastningsförhållandena. De flesta tillverkare rekommenderar servicefaktorer mellan 1,5 och 2,5 för industriella applikationer. Den valda växellådan måste ha ett nominellt utgående vridmoment som överstiger ditt beräknade behov efter att servicefaktorn tillämpats.

Steg 2: Bestäm utväxlingsförhållandet

Dela motorns nominella varvtal med önskat utgående varvtal för att få önskat reduktionsförhållande. För enstegsenheter ger förhållanden mellan 4:1 och 8:1 den bästa balansen mellan effektivitet, storlek och livslängd. Om det erforderliga förhållandet överstiger 10:1, gå till en tvåstegsdesign istället för att pressa ett enda steg till dess gränser.

Steg 3: Specificera backlash-krav

För transport- och lyftapplikationer är standardspel (6–12 bågminuter) acceptabelt. För CNC-axlar och servopositionering behöver du precisionsklassade enheter med 3 bågminuter eller mindre. Noll-backlash förladdade konstruktioner finns för de mest krävande applikationerna men kommer till en betydande kostnadspremie.

Steg 4: Kontrollera monteringskompatibilitet

Kontrollera att växellådans ingångsfläns matchar din motors IEC- eller NEMA-ramstorlek, och att den utgående axelns diameter och kilspår matchar din drivna komponent. Många tillverkare erbjuder utgångar med ihåliga hål eller krympskivor som helt eliminerar axel-till-axel-uppriktningsproblem.

Steg 5: Verifiera värme- och miljöklassificeringar

Kontrollera att växellådans termiska effekt överstiger din faktiska kontinuerliga effekt vid din omgivande driftstemperatur. För tuffa miljöer, kontrollera IP-klassificeringen: IP65 eller högre krävs för utomhus- eller tvättarbete. Sök efter NSF-certifierade smörjmedel och rostfria axelalternativ i livsmedels- och dryckesapplikationer.

Underhåll av planetväxellåda och vanliga fellägen

Planetväxelreducerare är pålitliga, men de är inte underhållsfria. Att förstå vad som vanligtvis går fel hjälper dig att bygga ett effektivt underhållsprogram och fånga upp problem innan de orsakar oväntade stillestånd.

Smörjning — Det mest kritiska underhållsobjektet

De flesta planetväxellådor använder fett för livet eller syntetisk olja med schemalagda byten. Att använda fel viskositet, låta oljenivån sjunka eller att försumma oljebytesintervaller vid höga temperaturer är de främsta orsakerna till för tidigt fel. Använd alltid den smörjmedelskvalitet som specificerats av tillverkaren - om du ersätter en lättare eller tyngre kvalitet ändras filmtjockleken och kan påskynda slitaget på planettappslager och kugghjulsflanker.

Överbelastning och chockbelastningar

Upprepade toppvridmoment bortom växellådans dynamiska klassificering orsakar utmattningssprickor i kugghjulen och påskyndar lagerslitaget. Om din applikation genererar frekventa stötbelastningar (t.ex. en transportör som startar under full belastning), använd en växellåda som är klassad för minst 1,5 gånger ditt maximala vridmoment och överväg att lägga till en vridmomentbegränsande koppling vid ingången.

Felinriktning

Vinkel- eller radiell snedställning mellan motorn och växellådan tvingar en sida av planetbäraren att bära mer belastning än den andra, vilket motverkar lastdelningsfördelen med planetkonstruktionen. Använd alltid en flexibel käftkoppling eller bälgkoppling snarare än en stel anslutning om inte växellådan är monterad direkt på motorflänsen via en adapterplatta.

Tätningsslitage och förorening

Radiella axeltätningar försämras med tiden, särskilt i höghastighetsapplikationer eller när de utsätts för aggressiva rengöringsmedel. Byt ut tätningar med tillverkarens rekommenderade intervall och inspektera dem när du upptäcker oljefläckar runt utgående axel. Föroreningar från vatten eller partiklar påskyndar slitaget dramatiskt på härdade redskapsytor.

Rutinunderhållskontroller – månatlig oljenivåinspektion, årlig oljeprovsanalys och periodisk vibrationsmätning – kan förlänga planetväxellådans livslängd långt över 20 000 timmar i de flesta industriella miljöer.
