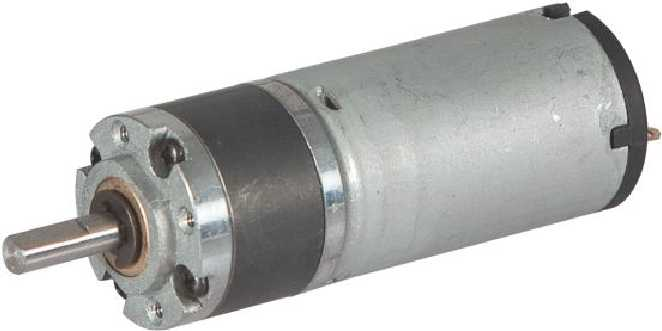

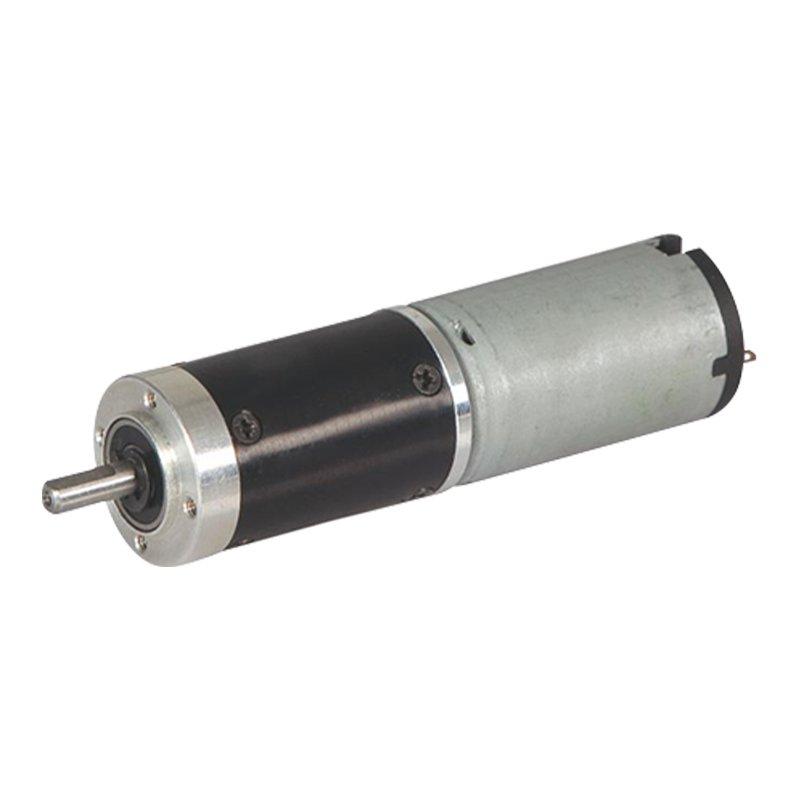

22JN10K/22ZY38 22mm 0.1-1N.m Permanent Magnet DC Borstad planetväxelmotor

22JN10K/22ZY38 22mm 0.1-1N.m Permanent Magnet DC Borstad planetväxelmotor

Den inre växelringen på 22JN10K/22ZY38 permanentmagnet DC planetväxelmotor är gjord av metallmaterial, med en ytterdiameter på 22 mm. Den stöder dubbla spänningar på 12V och 24V, har en tomgångsvarvtal på 3000-6000 rpm och är lämplig för olika scenarier.
Denna produkt kombinerar de enkla drivegenskaperna hos DC-borstade motorer med planetväxelsystemens höga vridmomentförstärkningsförmåga. Dess kärnegenskaper inkluderar högt startmoment, låg kostnad, enkel kontroll och stark underhållsflexibilitet.

  • 22JN10K/22ZY38 22mm 0.1-1N.m Permanent Magnet DC Borstad planetväxelmotor

+86 0579-86817938-836

[email protected]

22JN10K/22ZY38

22 mm OD planetväxellåda,

Tillåtet belastningsområde: 0.1N.m~1.0

PM DC planetväxelmotor (ringväxelmaterial: pulvermetall)

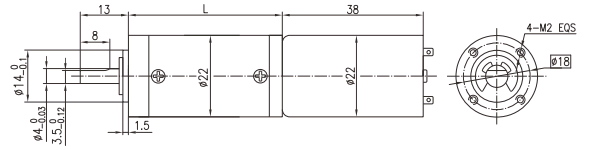

Mått

Diametern på växellådans utgående axel kan görasΦ6, axellängden kan göras 20.

Motor tekniska data

Typ

Betygsatt

spänning

VDC

Ingen belastning

Hastighet

r/min

Ingen belastning

Aktuell

mA

Betygsatt

Hastighet

r/min

Betygsatt

Vridmoment

mN.m

Utgång

makt

W

Betygsatt

nuvarande

mA

Stall

Vridmoment

mN.m

Stall

nuvarande

A

22ZY38B-1230

12

3000

70

2200

3

0.7

135

9.3

0.26

22ZY38B-1260

12

6000

100

5000

3

1.56

250

17

0.87

Tekniska data för växelmotor

Konfigurera 22ZY38B-1230 (22ZY38B-1230 DC-motor)

Reduktionsförhållande

4

4.75

16

19

22

64

76

90

107

256

304

Antal växlar

1

1

2

2

2

3

3

3

3

4

4

Längd(L) mm

13.0

13.0

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Olastningshastighet       r/min

750

632

188

158

136

47

39

33

28

12

10

Nominell hastighet          r/min

550

463

138

116

100

34

29

24

21

8.6

7.2

Nominellt vridmoment          N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.20

0.23

0.3

0.3

Max. tillåten belastning på kort tid

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

Konfigurera 22ZY38B-1260 (22ZY38B-1260 DC-motor)

Reduktionsförhållande

4

4.75

16

19

22

64

76

90

107

256

304

Antal växlar

1

1

2

2

2

3

3

3

3

4

4

Längd(L) mm

13.0

13.0

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Olastningshastighet      r/min

1500

1263

375

316

273

94

79

67

56

23

20

Nominell hastighet         r/min

1250

1035

313

263

227

78

66

56

47

20

16

Nominellt vridmoment         N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.20

0.23

0.3

0.3

Max. tillåten belastning på kort tid

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

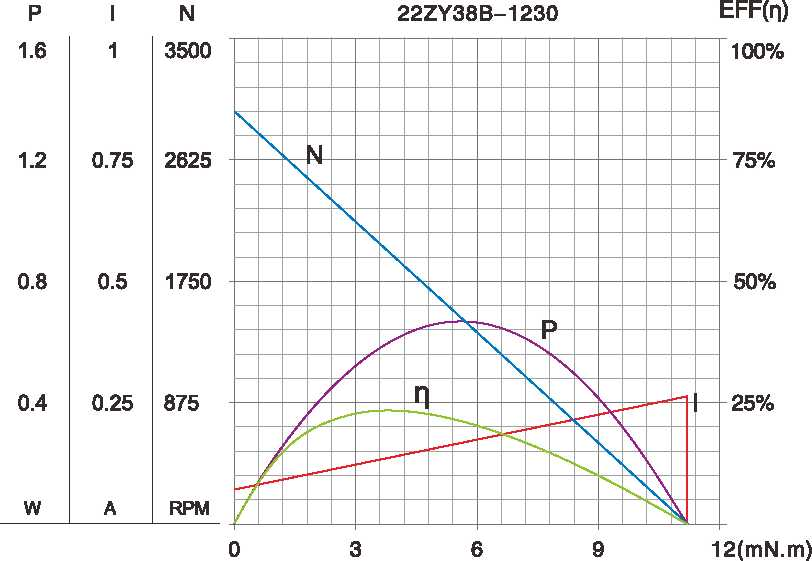

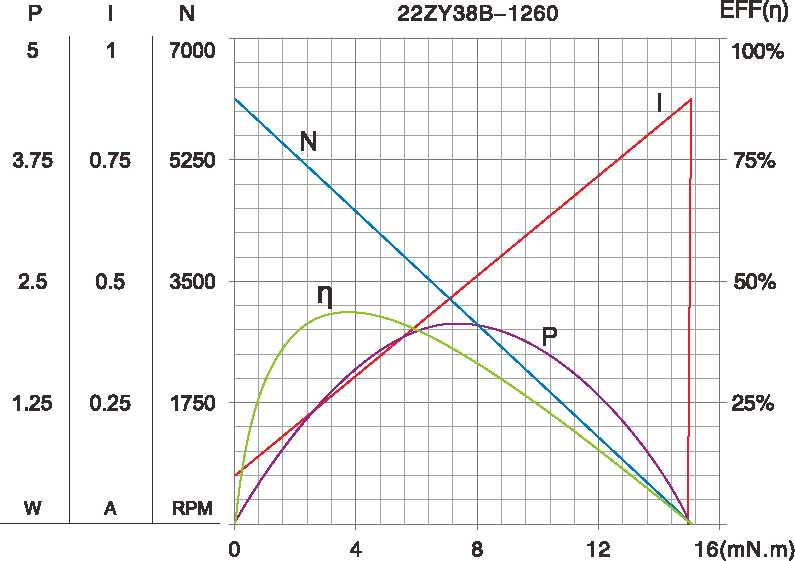

Motorkarakteristisk figur

A-1

Tekniska parametrar kan ändras utan föregående meddelande.*
