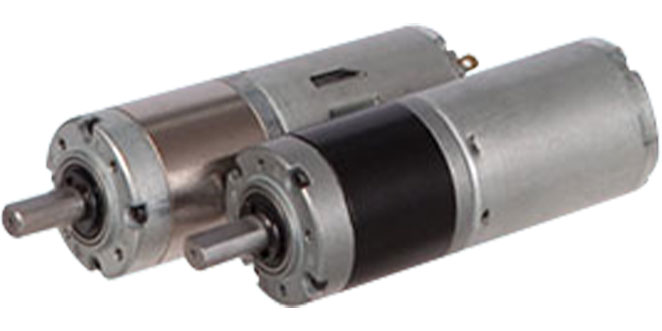

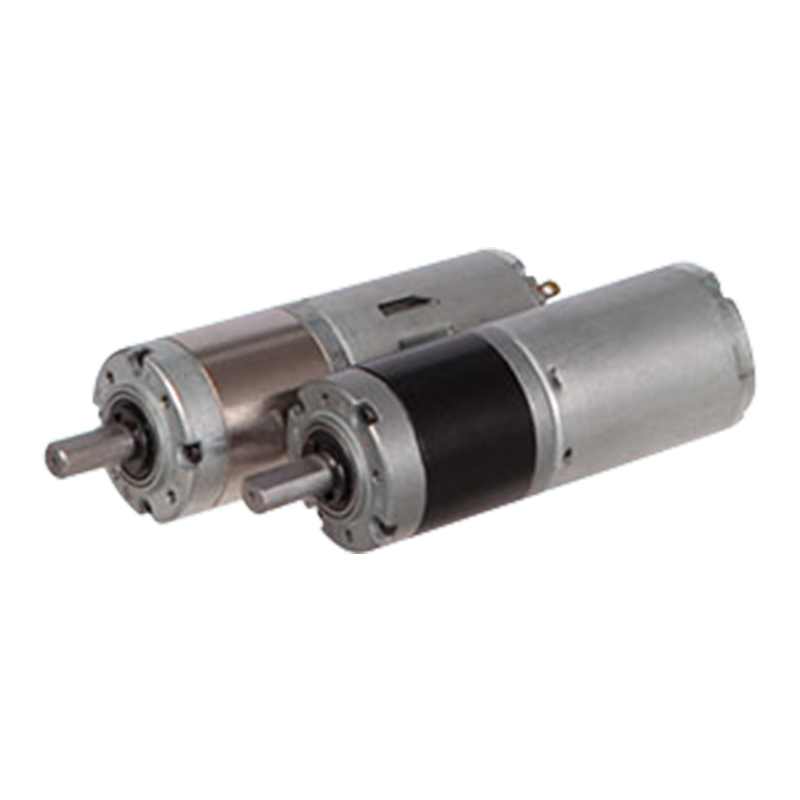

36JXE30K/36ZY50 36mm 0,3-3N.m Permanent Magnet DC Borstad planetväxelmotor

36JXE30K/36ZY50 36mm 0,3-3N.m Permanent Magnet DC Borstad planetväxelmotor

Det inre ringsmaterialet i 36JXE30K/36ZY50 är tillverkat av metall och pulvermetall, och du kan välja mellan den inre ringen av två material: pulvermetall (modell 36JXF30K) och metall (modell 36JXE30K). Ytterdiametern är 36 mm, dess tillåtna vridmomentområde: 0,3N.m~3.0N.m, obelastad hastighet är 3600-4200rpm.
Med flera planethjul kan slagkraften fördelas och lastkapaciteten ökas, kombinerat med borstmotorns höga vridmoment, för att klara av tunga belastningsförhållanden (såsom automatiserade produktionslinjedrivsystem). Jämn hastighetsreglering kan uppnås genom att justera spänningen, och flerstegs utväxlingsförhållande val av överlagrade planetväxlar kan noggrant kontrollera hastigheten och vridmomentet i ett stort område, lämpligt för scenarier som kräver finjustering (som medicinsk utrustning, små robotar).

  • 36JXE30K/36ZY50 36mm 0,3-3N.m Permanent Magnet DC Borstad planetväxelmotor

+86 0579-86817938-836

[email protected]

36JXE30K/36ZY50

36 mm OD planetväxellåda,

Tillåtet belastningsområde: 0,3N.m~3.0N.m

PM DC planetväxelmotor (ringväxelmaterial: metall och pulvermetall)

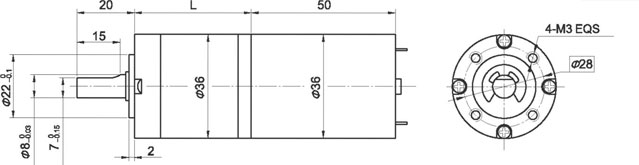

Mått

Ringväxel kan väljas inom de två materialen: Pulvermetall (Typ:36JXF30K), Metall (Typ:36JXE30K)

Motor tekniska data

Typ

Märkspänning VDC

Obelastning Hastighet r/min

Obelastad ström mA

Nominell hastighet r/min

Nominellt vridmomentN.m

Uteffekt W

Märkström mA

Stall vridmoment mN.m

Stallström A

36ZY50-2436

24

3600

100

3000

11

3.4

0.4

58

1.7

36ZY50-2442

24

4200

120

3450

12

4.2

0.43

56

1.6

Tekniska data för växelmotor

Konfiguration 36ZY50-2436 DC-motor (36ZY50-2436 DC-motor)

Reduktionsförhållande

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

Antal växlar

1

1

2

2

2

3

3

3

3

4

4

4

4

Längd(L) mm

26.5

26.5

33.6

33.6

33.6

40.5

40.5

40.5

40.5

47.4

47.4

47.4

47.4

Obelastningshastighet r/min

970

695

257

189

133

71

51

36

26

19

14

9.8

7

Nominell hastighet r/min

809

579

214

158

111

59

42

30

22

16

11

8.1

5.8

Nominellt vridmoment N.m

0.037

0.051

0.12

0.17

0.24

0.41

0.57

0.8

1.1

1.4

1.9

2.6

3

Max. tillåten belastning på kort tid N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9

9

Konfiguration 36ZY50-2442 DC-motor (36ZY50-2442 DC-motor)

Reduktionsförhållande

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

Antal växlar

1

1

2

2

2

3

3

3

3

4

4

4

4

Längd(L) mm

26.5

26.5

33.6

33.6

33.6

40.5

40.5

40.5

40.5

47.4

47.4

47.4

47.4

Obelastningshastighet r/min

1132

811

300

221

156

82

59

42

30

22

16

11

8.1

Nominell hastighet r/min

930

666

246

182

128

68

49

35

25

18

13

9.3

6.7

Nominellt vridmoment N.m

0.04

0.056

0.14

0.18

0.26

0.45

0.62

0.88

1.2

1.5

2.1

2.9

3

Max. tillåten belastning på kort tid N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9

9

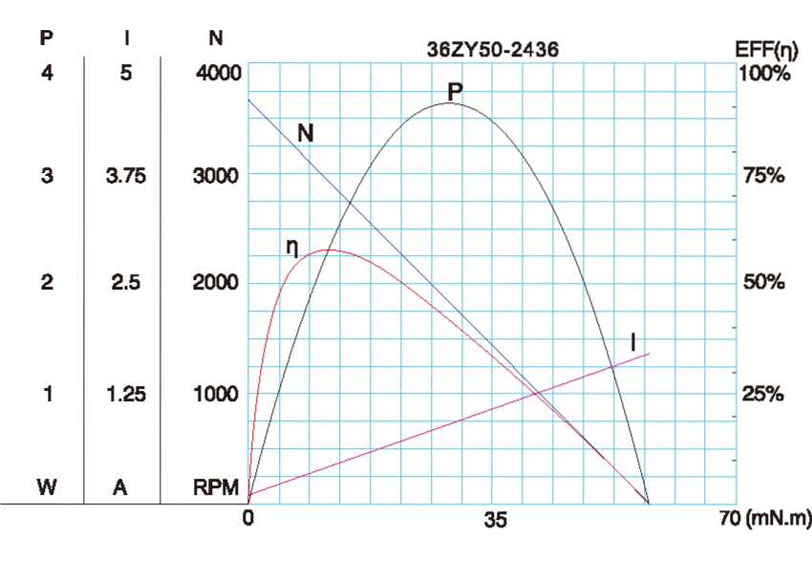

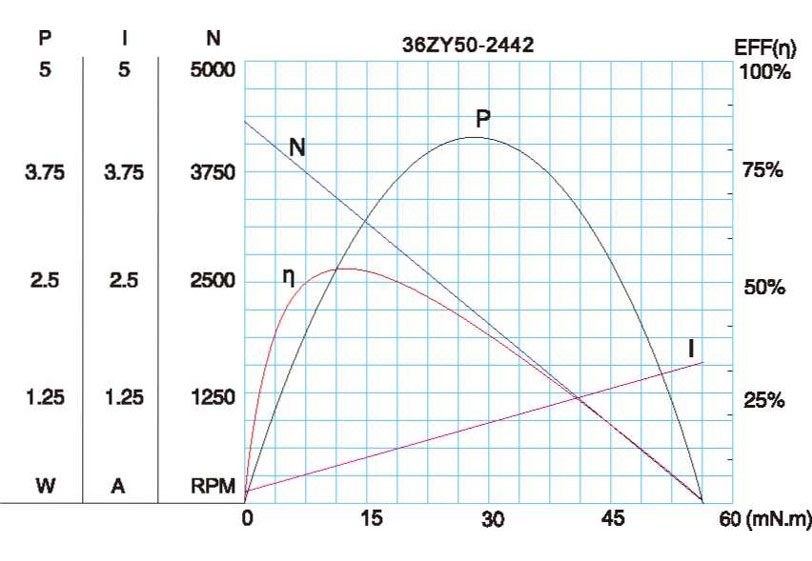

Motorkarakteristisk figur

A-17

Tekniska parametrar kan ändras utan föregående meddelande.*
