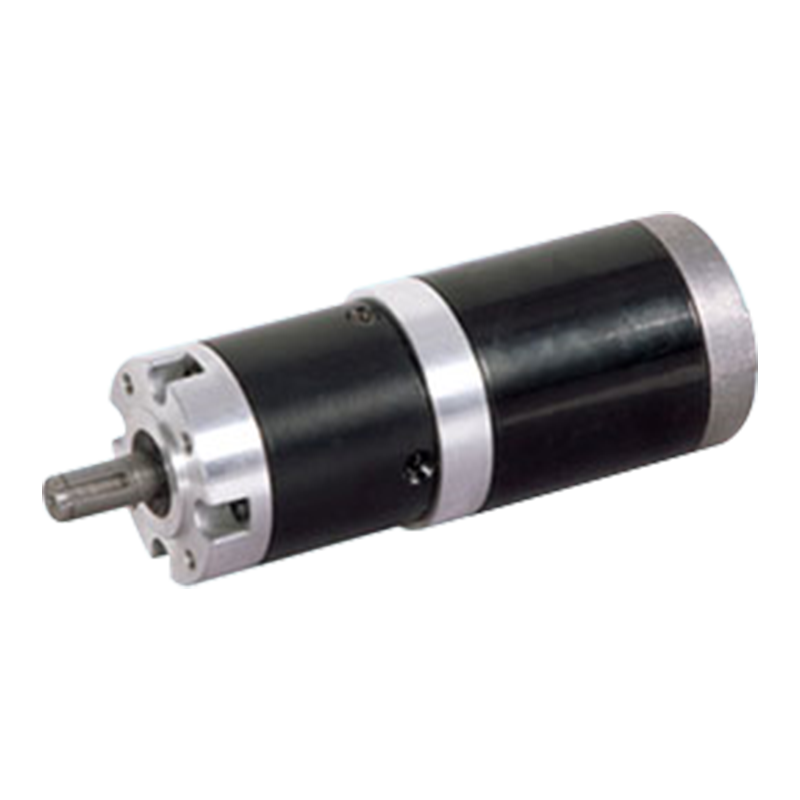

56JX200K/60ZY95 56mm 2-20N.m Permanent Magnet DC Borstad planetväxelmotor

56JX200K/60ZY95 56mm 2-20N.m Permanent Magnet DC Borstad planetväxelmotor

56JX200K/60ZY95 Permanent Magnet DC planetväxelmotor har en kompakt 56 mm ytterdiameter och en planetväxel i metall, som ger högt vridmoment. Dubbla spänningsalternativ (12V/24V/48V) tillgodoser olika effektivitetskrav, med 48V-versionen optimerad för applikationer med hög effekttäthet.

Märkström (1,3A–3,0A) säkerställer anpassningsbar energiförbrukning, medan flerstegsreduktionsförhållanden (36/43/75/13/15) möjliggör exakt hastighetsjustering (114–765 rpm) med ±2 % tolerans för stabil transmission. Höga reduktionsförhållanden (t.ex. 75:1) förbättrar vridmoment vid låga varvtal för scenarier med tung belastning, medan låga utväxlingar (t.ex. 13:1) prioriterar snabb respons vid lätta arbeten.

Planetväxelsystemet säkerställer hög transmissionseffektivitet, och metallväxlar förbättrar hållbarheten för automationsutrustning, logistiksorteringssystem och elverktyg. Modulär axeldiameter/längddesign förenklar integrationen, vilket minskar installationskostnaderna. Dess breda vridmomentområde, höga vridmomentdensitet och exakta varvtalsreglering möter komplexa industriella krav.

  • 56JX200K/60ZY95 56mm 2-20N.m Permanent Magnet DC Borstad planetväxelmotor

+86 0579-86817938-836

[email protected]

56JX200K/60ZY95

56 mm OD standardväxellåda,

Tillåtet belastningsområde: 2N.m~20N.m

PM DC planetväxelmotor (ringväxelmaterial: metall)

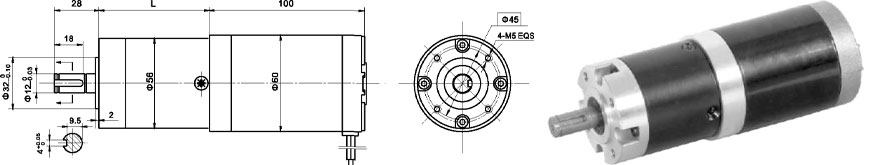

Mått

Motor tekniska data

Typ

Märkspänning VDC

Obelastning Hastighet r/min

Obelastad ström mA

Nominell hastighet r/min

Nominellt vridmomentN.m

Uteffekt W

Märkström mA

Stall vridmoment mN.m

Stallström A

60ZY95-2420

24

2000

0.4

1600

150

25

1.8

560

6

60ZY95-2430

24

3000

0.5

2400

180

40

3

690

11

Tekniska data för växelmotor

Konfiguration 60ZY95-2420 DC-motor (60ZY95-2420 DC-motor)

Reduktionsförhållande

3.6

4.25

7.5

13

15

18

27

32

47

55

65

76

115

168

198

234

Antal växlar

1

1

1

2

2

2

2

2

3

3

3

3

3

4

4

4

Längd(L) mm

41

41

41

53

53

53

61

61

64

64

64

64

64

76

76

76

Obelastningshastighet r/min

556

470

266

154

133

111

74

63

43

36

31

26

17

12

10

9

Nominell hastighet r/min

444

376

213

123

106

88

59

50

34

29

24

21

14

9.5

8

6.8

Nominellt vridmoment N.m

0.48

0.57

1

1.5

1.8

2.1

3.2

3.8

5.1

6

7.1

8.3

12.5

16.5

19.6

20

Max. tillåten belastning på kort tid N.m

6

6

6

25

25

25

25

25

50

50

50

50

50

60

60

60

Konfiguration 60ZY95-2430 DC-motor (60ZY95-2430 DC-motor)

Reduktionsförhållande

3.6

4.25

7.5

13

15

18

27

32

47

55

65

76

115

168

198

Antal växlar

1

1

1

2

2

2

2

2

3

3

3

3

3

4

4

Längd(L) mm

41

41

41

53

53

53

53

53

64

64

64

64

64

76

76

Obelastningshastighet r/min

833

706

400

230

200

167

111

94

64

54

46

39

26

18

15

Nominell hastighet r/min

667

565

320

185

160

133

89

75

51

44

37

32

20

14

12

Nominellt vridmoment N.m

0.58

0.68

0.82

1.9

2.1

2.6

3.9

4.6

6.1

72

8.5

10

15

19

20

Max. tillåten belastning på kort tid N.m

6

6

6

25

25

25

25

25

50

50

50

50

50

60

60

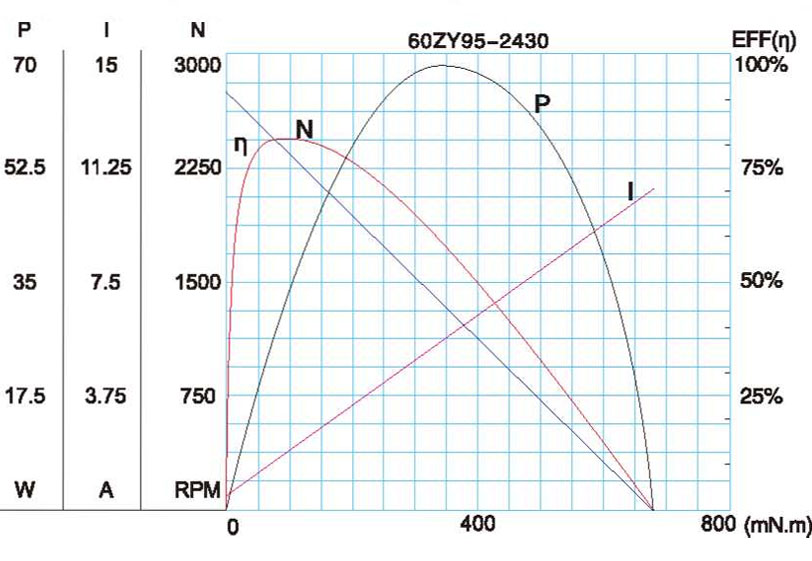

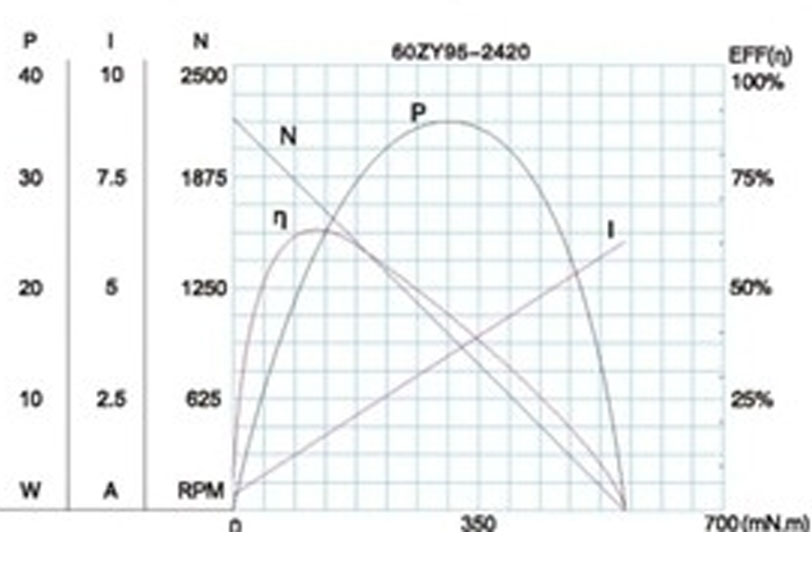

Motorkarakteristisk figur

A-29

Tekniska parametrar kan ändras utan föregående meddelande.*
