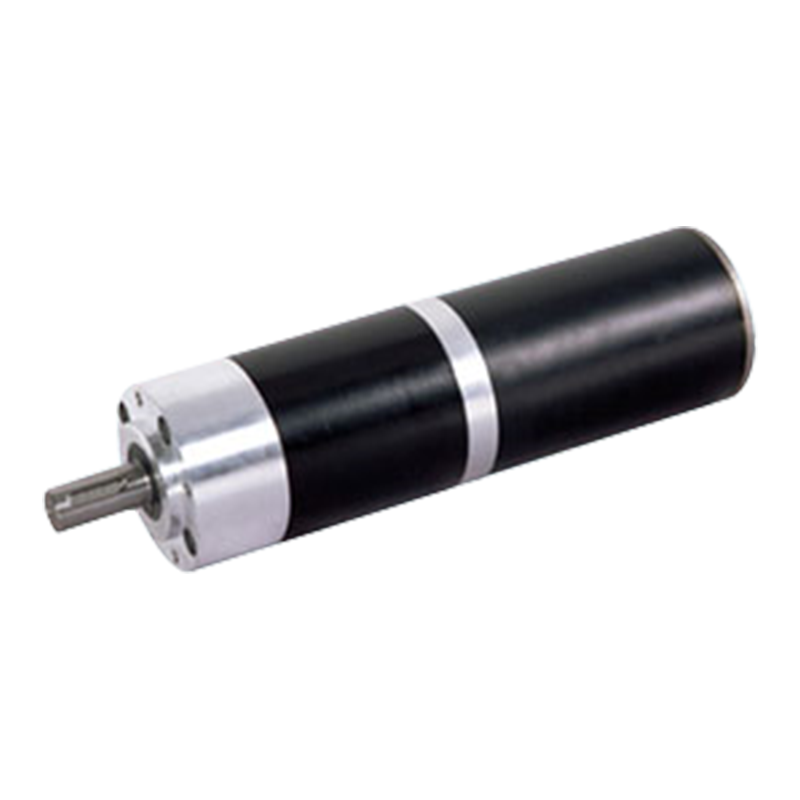

82JX1200K/80ZY125 82mm 120N.m Permanent Magnet DC Borstad planetväxelmotor

82JX1200K/80ZY125 82mm 120N.m Permanent Magnet DC Borstad planetväxelmotor

Den permanentmagnetiska DC planetväxelmotorn är designad med 12V/24V dubbelspänningskompatibilitet för att anpassa sig till olika energiförbrukningsscenarier. Den obelastade hastigheten på 2000-3500 rpm och utväxlingsförhållandet 6-71 kan exakt justera det utgående vridmomentet (upp till 120N.m) och hastigheten för att möta effektkraven från precisionsinstrument till tung utrustning. Kombinationen av motortröghet på 274-440 kg·cm² och ett maximalt vridmoment på 4,4N.m säkerställer slaghållfastheten vid plötsliga belastningar samtidigt som den reagerar snabbt med låg tröghet (start och stopp <3ms). Den obelastade energiförbrukningen av statisk ström på 22-30mA framhäver det elektromagnetiska systemets höga effektivitet.

Reduktionssystemet antar en planetväxel i metall med flera kuggar och ger låg ljudnivå genom lastdelningsdesign, vilket säkerställer växellådans hållbarhet i tuffa miljöer som damm och fukt. Kombinationen av kompakt metallchassi (längd 24 mm) och 120N.m vridmomentdensitet gör det möjligt för den att balansera de motstridiga kraven på hög effekt och systemintegration i scenarier med begränsat utrymme som automatiserade produktionslinjer och medicinsk utrustning.

Det övergripande parametersystemet pekar på de dubbla standarderna för tillförlitlighet i industriell kvalitet och dynamisk kontrollnoggrannhet. Den är särskilt lämplig för servodrivningsscenarier som kräver snabb start och stopp, hög vridmomentdensitet och miljötolerans, såsom kärnkraftenheter i robotleder, precisionsvridskivor och andra områden.

  • 82JX1200K/80ZY125 82mm 120N.m Permanent Magnet DC Borstad planetväxelmotor

+86 0579-86817938-836

[email protected]

82JX1200K/80ZY125

82 mm OD planetarisk växelhuvud,

Tillåtet belastningsområde: 120N.m

PM DC planetväxelmotor (ringväxelmaterial: metall)

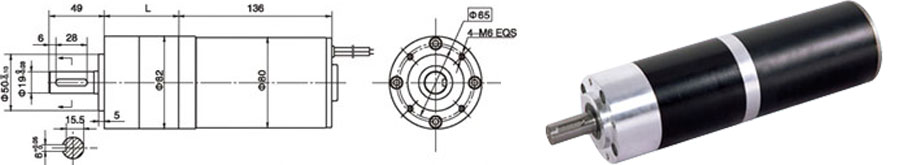

Mått

Motor tekniska data

Typ

Märkspänning VDC

Obelastning Hastighet r/min

Obelastad ström mA

Nominell hastighet r/min

Nominellt vridmomentN.m

Uteffekt W

Märkström mA

Stall vridmoment mN.m

Stallström A

80ZY125-2420

24

2000

0.7

1650

440

76

5

2.5

22

80ZY125-2435

24

3500

1.6

2750

950

274

17

4.4

30

Tekniska data för växelmotor

Konfiguration 80ZY125-2420 DC-motor (80ZY125-2420 DC-motor)

Reduktionsförhållande

4

7

14

19

25

32

50

64

71

90

116

152

195

329

Antal växlar

1

1

2

2

2

2

3

3

3

3

3

3

3

3

Längd(L) mm

66

66

90

90

90

90

115

115

115

115

115

115

115

115

Obelastningshastighet r/min

500

286

143

105

80

63

40

31

28

22

17

13

10

6

Nominell hastighet r/min

413

236

118

87

66

52

33

26

23

18

14

11

8.5

5

Nominellt vridmoment N.m

1.6

2.8

5

6.8

8.9

11

16

21

23

29

37

49

63

106

Max. tillåten belastning på kort tid N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

360

Konfiguration 80ZY125-2435 DC-motor (80ZY125-2435 DC-motor)

Reduktionsförhållande

4

7

14

19

25

32

50

64

71

90

116

152

195

Antal växlar

1

1

2

2

2

2

3

3

3

3

3

3

3

Längd(L) mm

66

66

90

90

90

90

115

115

115

115

115

115

115

Obelastningshastighet r/min

875

500

250

184

140

109

70

55

49

39

30

23

18

Nominell hastighet r/min

688

393

196

145

110

86

55

43

39

31

24

18

14

Nominellt vridmoment N.m

3.4

6

11

15

19

25

35

44

49

62

80

105

120

Max. tillåten belastning på kort tid N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

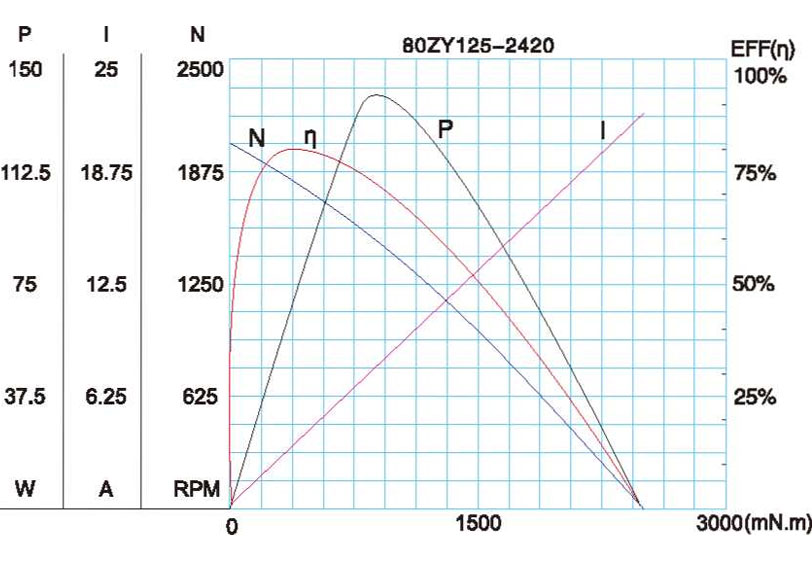

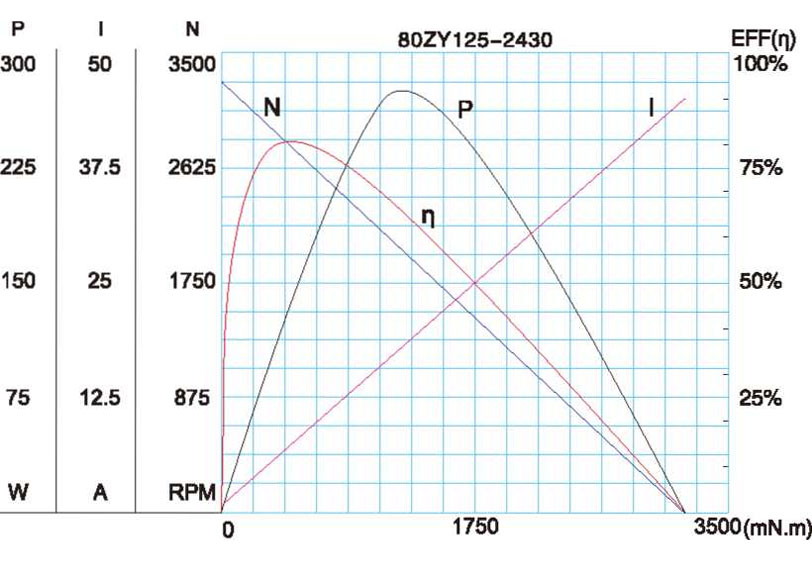

Motorkarakteristisk figur

A-34

Tekniska parametrar kan ändras utan föregående meddelande.*
