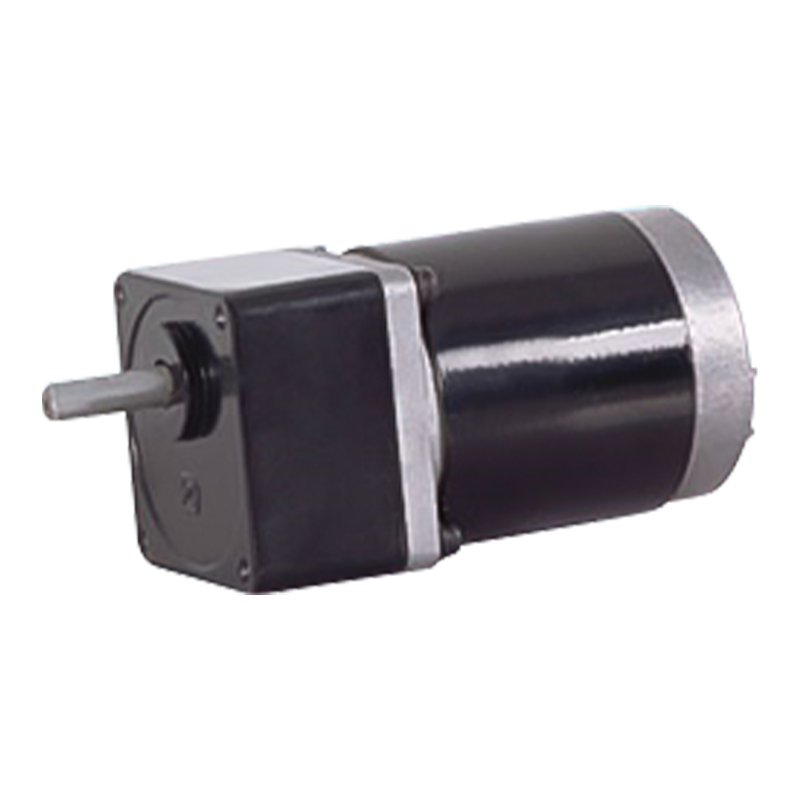

60JB50K/60ZY75 Permanent Magnet Stabil Borstad Kugghjulsmotor

60JB50K/60ZY75 Permanent Magnet Stabil Borstad Kugghjulsmotor

Den 60JB50K/60ZY75 permanentmagnetiska stabila borstade kugghjulsmotorn är en högprecisions integrerad drivlösning konstruerad för industriella applikationer som kräver stabilt vridmoment och exakt rörelsekontroll. Byggd med kugghjul av legerat stålkonstruktion och precisionsrullager, kombinerar den effektiviteten hos permanentmagnet DC-teknik med en robust lastkapacitet på upp till 5,0N.m. Det flerstegsoptimerade växelsystemet uppnår exceptionell vridmomentöverföringseffektivitet och mekanisk livslängd, medan avancerad tandprofilbearbetning säkerställer ultralåga ljudnivåer som överträffar industristandarder. Idealisk för robotik, automatiserade produktionslinjer och medicinsk utrustning, denna motor utmärker sig i miljöer som kräver kontinuerlig drift och ljudkänslighet. Dess modulära design förenklar installationen och stöder kompatibilitet med olika industriella kontrollprotokoll, vilket möjliggör sömlös integrering i komplexa system.

  • 60JB50K/60ZY75 Permanent Magnet Stabil Borstad Kugghjulsmotor

+86 0579-86817938-836

[email protected]

60JB50K/60ZY75

Tillåtet belastningsområde: 5,0 N.m

PM DC Spur växelmotor

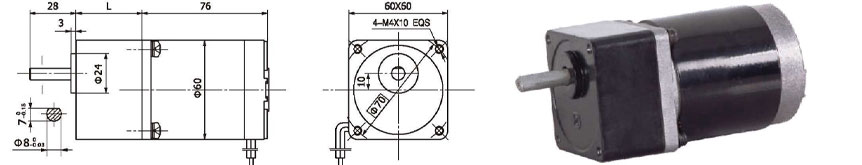

Mått

60 mm integrerad växellåda, med nominellt vridmoment upp till 5,0 N.m, kugghjul i legerat stålkonstruktion, alla utrustade med kullager.

Motor tekniska data

TYP

Märkspänning VDC

Obelastningshastighet r/min

Tom ström A

Nominell hastighet r/min

Nominellt vridmoment N.m

Uteffekt W

Märkström A

Stall Moment N.m

Stallström A

60ZY75-2420

24

2000

0.3

1600

50

8

0.8

215

2.1

60ZY75-2430

24

3000

0.4

2400

70

17

1.2

296

5

60ZY75-2440

24

4000

0.5

3200

90

30

2.2

404

8.5

Tekniska data för växelmotor

Konfiguration 60ZY75-2420 DC-motor (60ZY75-2420 DC-motor)

Reduktionsförhållande

3

5

7.5

10

12.5

15

25

30

50

75

90

100

120

150

Antal växlar

2

2

2

2

2

2

3

3

3

4

4

4

4

4

Längd(L) mm

32

32

32

32

32

32

40

40

40

40

40

40

40

40

Obelastad hastighet r/min

667

400

267

200

160

133

80

67

40

27

22

20

17

13

Nominell hastighet r/min

533

320

213

160

128

106

64

53

32

21

18

16

13

10.5

Nominellt vridmoment N.m

0.13

0.22

0.33

0.44

0.55

0.66

1

1.2

2

2.7

3.1

3.6

4.3

5

Max. tillåten belastning på kort tid N.m

2.5

2.5

2.5

2.5

2.5

2.5

5

5

5

10

10

10

10

10

Rotationsriktning

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CW

CW

CW

CW

CW

Konfiguration 60ZY75-2430 DC-motor (60ZY75-2430 DC-motor)

Reduktionsförhållande

3

5

7.5

10

12.5

15

25

30

50

75

90

100

120

150

Antal växlar

2

2

2

2

2

2

3

3

3

4

4

4

4

4

Längd(L) mm

32

32

32

32

32

32

40

40

40

40

40

40

40

40

Obelastad hastighet r/min

1000

600

400

300

240

200

120

100

60

40

33

30

25

20

Nominell hastighet r/min

800

480

320

240

192

160

96

80

48

32

26

24

20

16

Nominellt vridmoment N.m

0.17

0.28

0.42

0.56

0.7

0.85

1.2

1.5

2.5

3.8

4.5

5

5

5

Max. tillåten belastning på kort tid N.m

2.5

2.5

2.5

2.5

2.5

2.5

5

5

5

10

10

10

10

10

Rotationsriktning

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CW

CW

CW

CW

CW

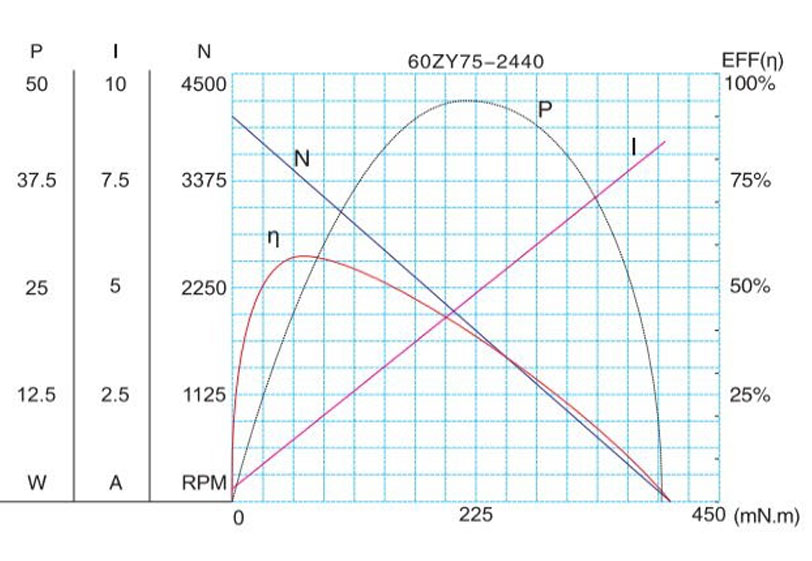

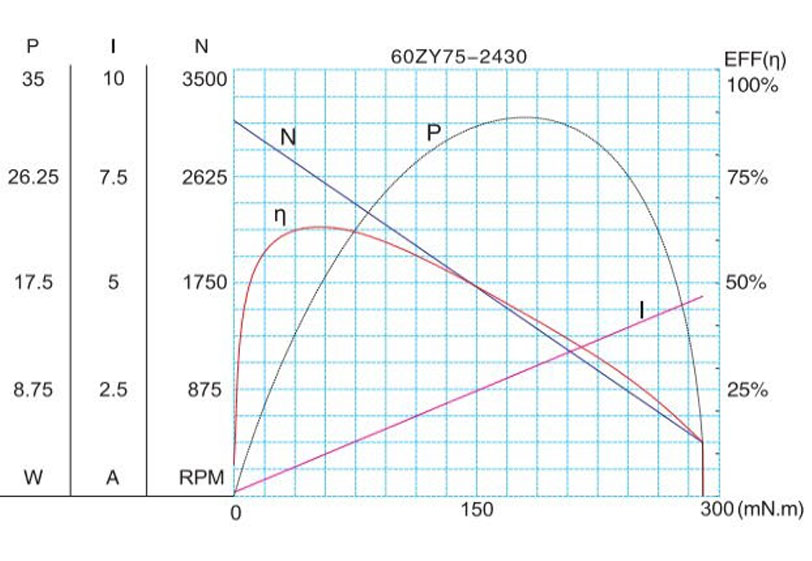

Motorkarakteristisk figur

F-8

Tekniska parametrar kan ändras utan föregående meddelande.*
