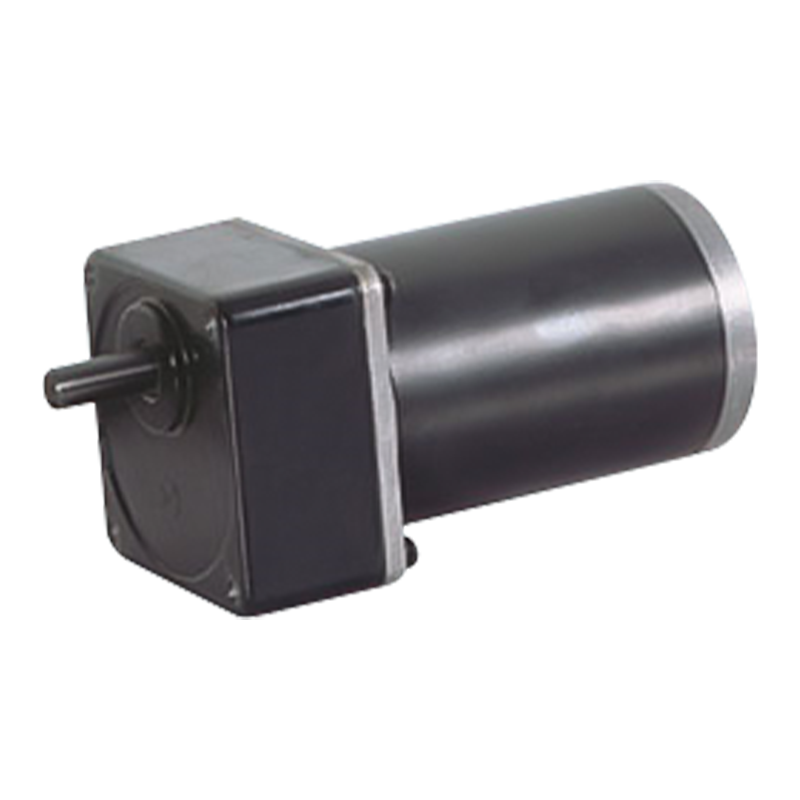

80JB100K/80ZY100 2000-3000rpm 10N.m Permanent Magnet DC Borstad kuggväxelmotor

80JB100K/80ZY100 2000-3000rpm 10N.m Permanent Magnet DC Borstad kuggväxelmotor

Den permanentmagnetiska DC-växelmotorn 80JB100K/80ZY100 tillåter en belastning på 10 N.m, en tomgångshastighet på 2000-3000 rpm och en ytterdiameter på 80 mm.
Enligt de faktiska applikationskraven kan den borstade parallellväxelmotorn enkelt utökas och uppgraderas. Till exempel, genom att öka antalet steg i växellådan eller ändra utväxlingsförhållandet, kan det utgående vridmomentet ökas ytterligare eller hastighetsområdet kan justeras för att anpassas till olika arbetskrav. Samtidigt kan motorns funktion också förbättras genom att lägga till hjälpanordningar som pulsgivare och bromsar.

  • 80JB100K/80ZY100 2000-3000rpm 10N.m Permanent Magnet DC Borstad kuggväxelmotor

+86 0579-86817938-836

[email protected]

80JB100K/80ZY100

Tillåtet belastningsområde: 10N.m

PM DC Spur växelmotor

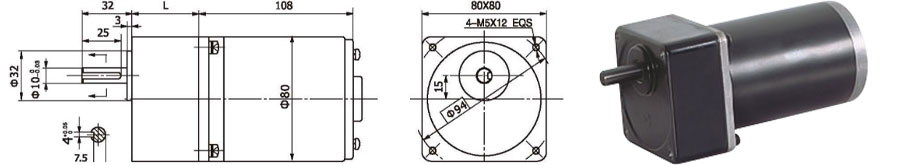

Mått

80 mm integrerad växellåda, med nominellt vridmoment upp till 10,0 N.m, kugghjul i legerat stålkonstruktion, alla utrustade med kullager.

Motor tekniska data

TYP

Märkspänning VDC

Obelastningshastighet r/min

Tom ström A

Nominell hastighet r/min

Nominellt vridmoment N.m

Uteffekt W

Märkström A

Stall Moment N.m

Stallström A

80ZY100-2420

24

2000

0.4

1700

0.25

45

3

1.5

16

80ZY100-2430

24

3000

0.5

2600

0.3

80

5

1.8

22

Tekniska data för växelmotor

Konfiguration 80ZY100-2420 DC-motor

Reduktionsförhållande

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Antal växlar

2

2

2

2

2

2

2

2

2

3

3

3

3

3

3

4

4

Längd(L) mm

32

32

32

32

32

32

32

32

32

43

43

43

43

43

43

43

43

Obelastad hastighet r/min

667

400

333

267

222

200

160

133

111

100

80

67

56

50

40

33

27

Nominell hastighet r/min

567

340

283

227

189

170

136

113

94

85

68

57

47

43

34

28

23

Nominellt vridmoment N.m

0.68

1.1

1.2

1.5

1.8

2

2.5

3

3.6

3.7

4.6

5.5

6.6

7.3

9.1

9.9

10

Max. tillåten belastning på kort tid N.m

5

5

5

5

5

5

5

5

5

15

15

15

15

15

15

20

20

Rotationsriktning

CW

CW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CCW

CW

CW

Konfiguration 80ZY100-2430 DC-motor

Reduktionsförhållande

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Antal växlar

2

2

2

2

2

2

2

2

2

3

3

3

3

3

3

4

4

Längd(L) mm

32

32

32

32

32

32

32

32

32

43

43

43

43

43

43

43

43

Obelastad hastighet r/min

1000

600

500

400

333

300

240

200

167

150

120

100

83

75

60

50

40

Nominell hastighet r/min

800

520

433

347

289

260

208

173

144

130

104

87

72

65

52

43

35

Nominellt vridmoment N.m

0.81

1.2

1.5

1.8

2.2

2.4

3

3.6

4.4

4.4

5.5

6.6

7.9

8.8

9.9

10

10

Max. tillåten belastning på kort tid N.m

5

5

5

5

5

5

5

5

5

15

15

15

15

15

15

20

20

Rotationsriktning

CW

CW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CCW

CW

CW

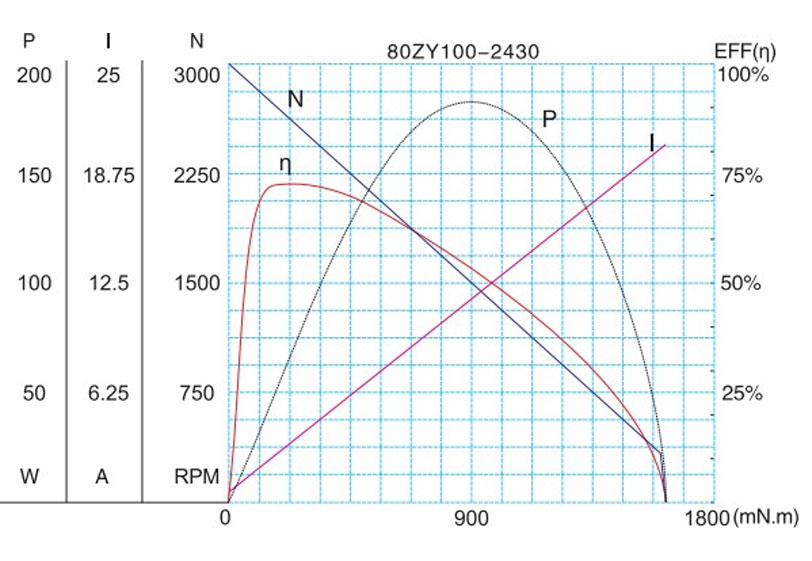

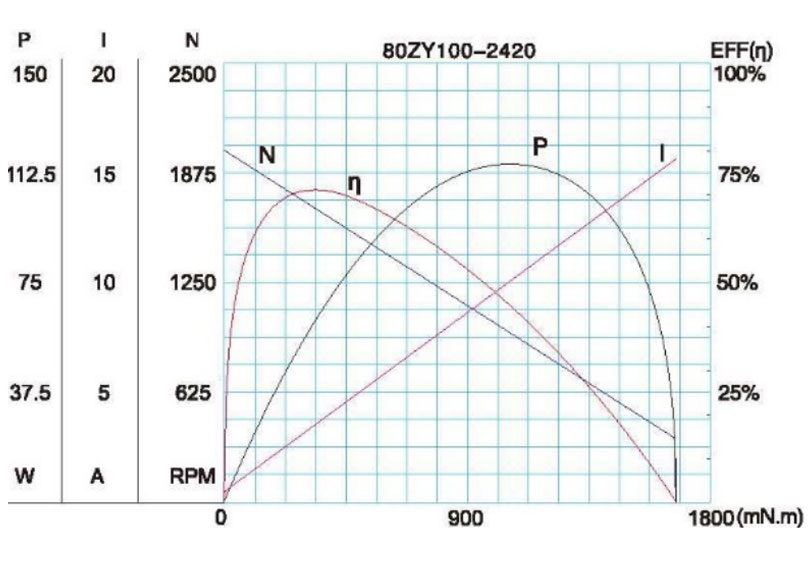

Motorkarakteristisk figur

F-12

Tekniska parametrar kan ändras utan föregående meddelande.*
