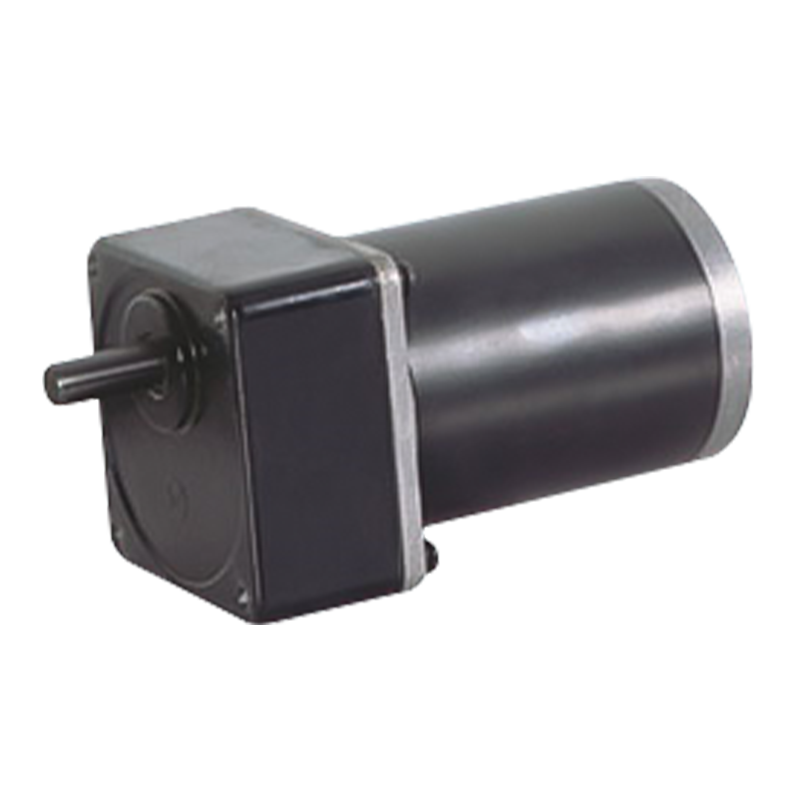

90JB200K/80ZY115 2000-3000rpm 20N.m Permanent Magnet DC Borstad kuggväxelmotor

90JB200K/80ZY115 2000-3000rpm 20N.m Permanent Magnet DC Borstad kuggväxelmotor

90JB200K/80ZY115 permanentmagnet DC-växelmotor är en kraftenhetsgrupp med en ytterdiameter på 90 mm, vilket tillåter en vridmomentbelastning på 20N.m och en tomgångshastighet på 2000-3000 rpm.
Parallellväxelmekanism kan öka utgående vridmoment, genom en rimlig utformning av utväxlingsförhållande, kan möta behoven hos olika belastningar, lämplig för utrustning som kräver stort vridmoment, såsom robotar, elfordon, etc. Effektiviteten hos parallellväxelöverföring är högre, vilket effektivt kan överföra kraften från motorn och minska energiförlusten, och är mer lämplig för vissa tillfällen som kräver hög energieffektivitet.

  • 90JB200K/80ZY115 2000-3000rpm 20N.m Permanent Magnet DC Borstad kuggväxelmotor

+86 0579-86817938-836

[email protected]

90JB200K/80ZY115

Tillåtet belastningsområde: 20N.m

PM DC Spur växelmotor

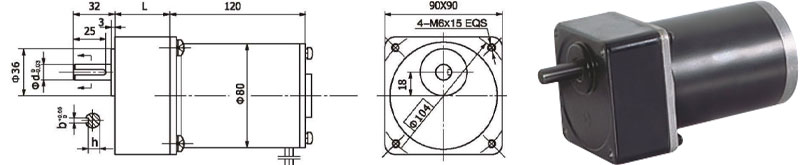

Mått

(1)Standardkonfiguration: Diameter d=15, kilspår b=5、 h=12
(2) Valfritt: Diameter=12, kilspår b=4、h=9,5

Motor tekniska data

TYP

Märkspänning VDC

Obelastningshastighet r/min

Tom ström A

Nominell hastighet r/min

Nominellt vridmoment N.m

Uteffekt W

Märkström A

Stall Moment N.m

Stallström A

80ZY115-2420

24

2000

0.3

1700

0.32

57

3.5

1.5

16

80ZY115-2430

24

3000

0.5

2600

0.44

120

7.5

2

33

Tekniska data för växelmotor

Konfiguration 80ZY115-2420 DC-motor (80ZY115-2420 DC-motor)

Reduktionsförhållande

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Antal växlar

1

2

2

2

2

2

2

2

3

3

3

3

3

4

4

4

4

Längd(L) mm

42

42

42

42

42

42

42

42

60

60

60

60

60

60

60

60

60

Obelastad hastighet r/min

667

400

333

267

222

200

160

133

111

100

80

67

56

50

40

33

27

Nominell hastighet r/min

567

340

283

227

189

170

136

113

94

85

68

57

47

43

34

28

23

Nominellt vridmoment N.m

0.86

1.3

1.6

1.9

2.3

2.6

3.2

3.9

4.2

4.7

5.8

7

8.4

8.4

11

13

16

Max. tillåten belastning på kort tid N.m

5

10

10

10

10

10

10

10

20

20

20

20

20

40

40

40

40

Rotationsriktning

CCW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

CW

CW

Konfiguration 80ZY115-2430 DC-motor (80ZY115-2430 DC-motor)

Reduktionsförhållande

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Antal växlar

1

2

2

2

2

2

2

2

3

3

3

3

3

4

4

4

4

Längd(L) mm

42

42

42

42

42

42

42

42

60

60

60

60

60

60

60

60

60

Obelastad hastighet r/min

1000

600

500

400

333

300

240

200

167

150

120

100

83

75

60

50

40

Nominell hastighet r/min

867

520

433

347

289

260

208

173

144

130

104

87

72

65

52

43

35

Nominellt vridmoment N.m

1.2

1.8

2.1

2.7

3

3.6

4.5

5.3

5.8

6.4

8

9.6

12

12

15

16

17

Max. tillåten belastning på kort tid N.m

5

10

10

10

10

10

10

10

20

20

20

20

20

40

40

40

40

Rotationsriktning

CCW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

CW

CW

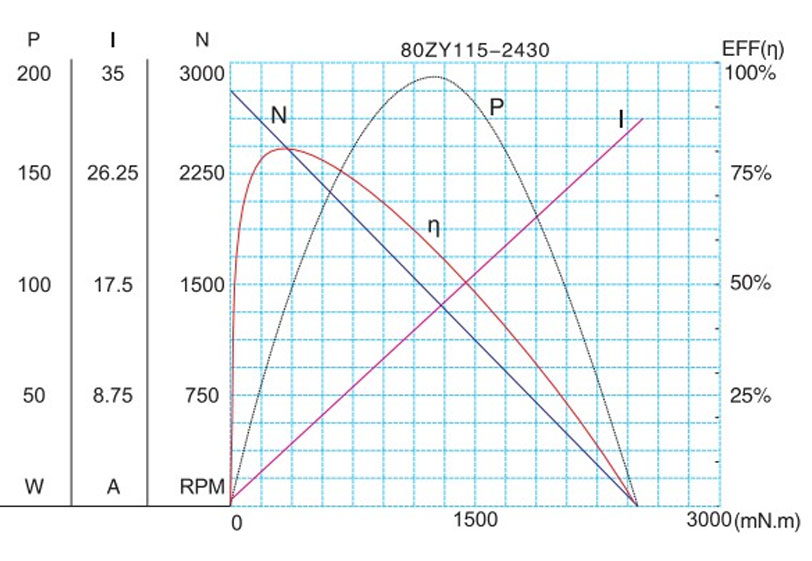

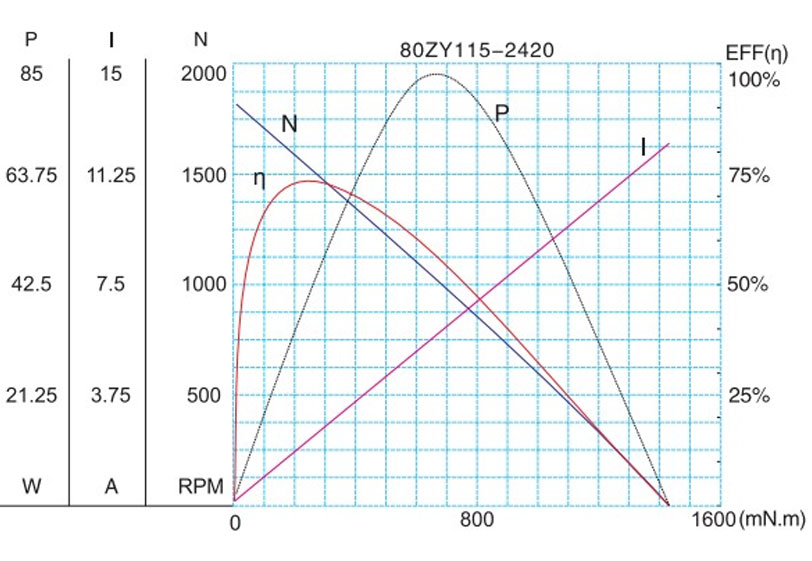

Motorkarakteristisk figur

F-14

Tekniska parametrar kan ändras utan föregående meddelande.*
