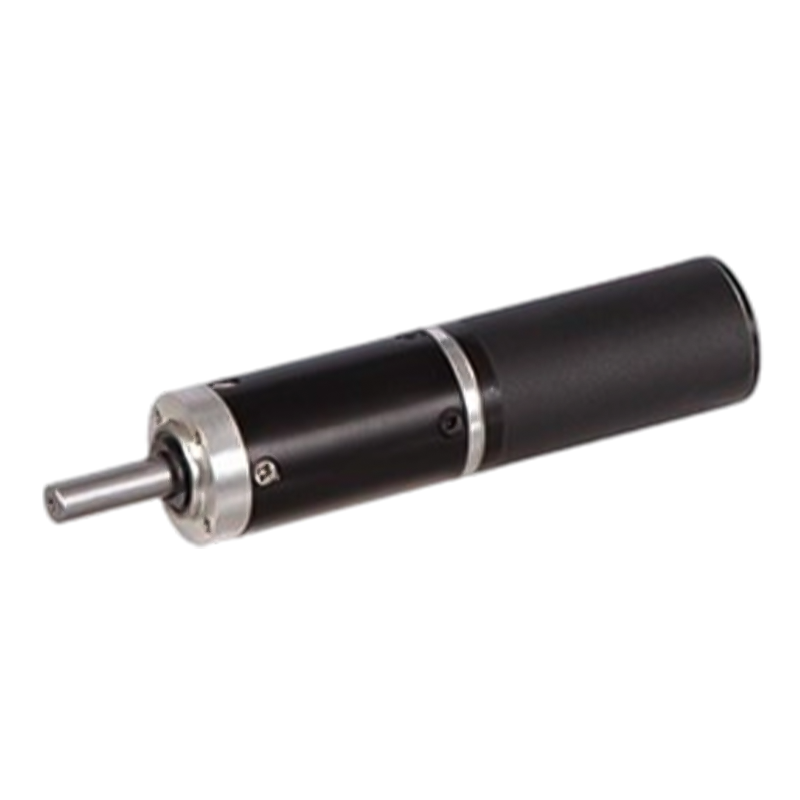

22JX10K/22ZWN45 22mm 7000 RPM Borstlös DC planetväxelmotor

22JX10K/22ZWN45 22mm 7000 RPM Borstlös DC planetväxelmotor

Den borstlösa DC planetväxelmotorn 22JX10K/22ZWN45 använder en innerring av metall med en ytterdiameter på 22 mm, vilket tillåter ett vridmomentområde på 0,05N.m~0,5N.m och en tomgångshastighet på 7000 RPM.
Genom flerstegs växelingrepp kan hög retardationsförhållande uppnås i en liten volym (som upp till 9000:1 i fyra steg), och det utgående vridmomentet är stort och jämnt fördelat, vilket är lämpligt för utrymmesbegränsade scenarier som robotskarvar och automationsutrustning. Den borstlösa motorrotorn använder permanentmagneter, som är tunnare och lättare, och i kombination med den kompakta utformningen av planetväxlar är den övergripande strukturen mindre.

  • 22JX10K/22ZWN45 22mm 7000 RPM Borstlös DC planetväxelmotor

+86 0579-86817938-836

[email protected]

22JX10K/22ZWN45

22 mm OD planetväxellåda,

Tillåtet belastningsområde: 0,05N.m~0,5N.m

BLDC planetväxelmotor (ringväxelmaterial: metall)

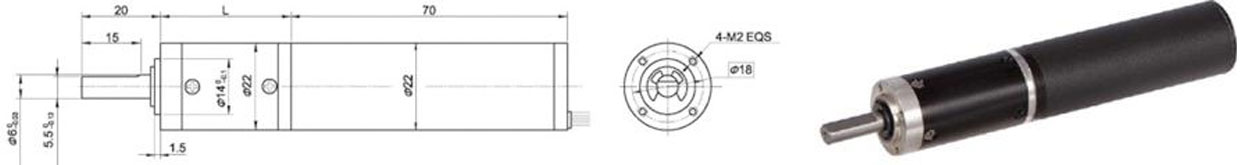

Mått

3-fas 10-polig borstlös DC-motor, med extern drivenhet

Tekniska data för borstlös motor

TYP

Antal stolpar

Antal faser

Spänning VDC

Obelastning Hastighet r/min

Hastighet r/min

Vridmoment mN.m

Power W

Vridmoment mN.m

Nuvarande A

Linje-till-linje motstånd i ohm

Linje till linje induktans mH

22ZWN45-2470

8

3

24

7000

4600

8

3.8

21

1.1

23

6.2

Borstlös växelmotor Tekniska data

Konfiguration 22ZWN45-2470 BLDC-motor (22ZWN45-2470 BLDC-motor)

Reduktionsförhållande

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Antal växlar

1

1

2

2

2

3

3

3

3

4

4

4

Längd (L) mm

24.4

24.4

33

33

31

41.5

41.5

41.5

41.5

49.8

49.8

49.8

Obelastad hastighet r/min

1887

1351

500

368

259

137

99

70

50

37

27

19

Nominell hastighet rAnin

1240

888

329

242

170

90

65

46

33

24

17

12

Nominellt vridmoment N.m

0.027

0.037

0.091

0.12

0.17

0.3

0.41

0.58

0.8

1

1

1

Max. tillåten belastning på kort tid N.m

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3
