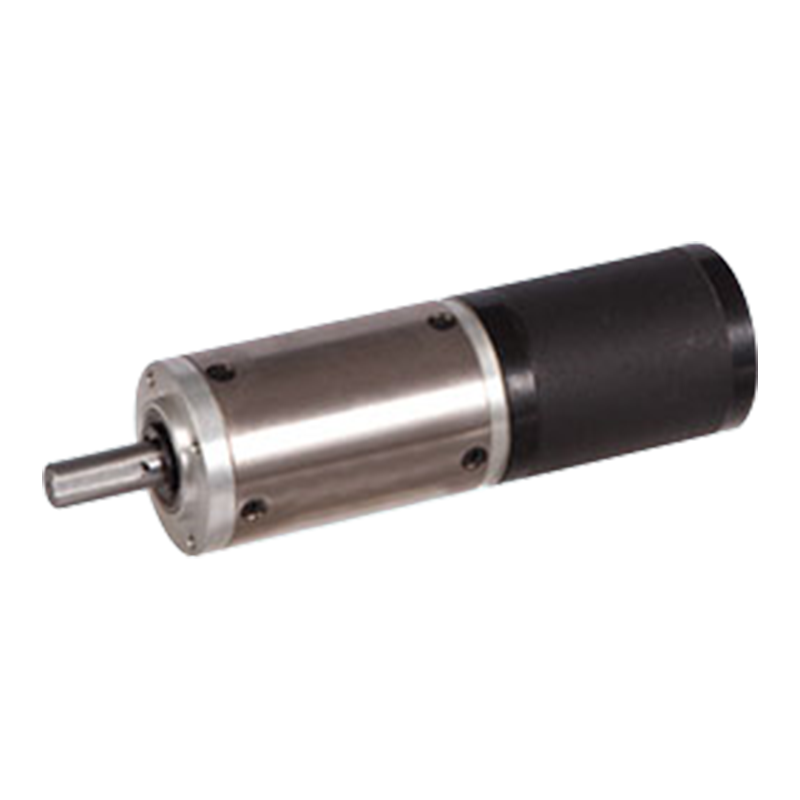

42JXGT200K/42ZWN60 42mm 12v/24v borstlös DC planetväxelmotor

42JXGT200K/42ZWN60 42mm 12v/24v borstlös DC planetväxelmotor

42JXGT200K/42ZWN60 är en kompakt kraftenhet med en ytterdiameter på 42 mm, lämplig för miljöer med dubbla spänningar på 12v/24v, med en innerring av metall.
Vid växelöverföring är ingreppet mellan planethjulet och solhjulet och tandringen relativt jämnt, och högprecisionsväxelbearbetningstekniken kan effektivt minska överföringsljudet, och ljudet under drift kan vanligtvis kontrolleras under 40-60 decibel. Planetväxelns transmissionsstruktur är kompakt, växeln är gjord av höghållfast legerat stål, efter härdning, slipning och andra processer, med hög hållfasthet och slitstyrka, tål stora stötbelastningar, lång livslängd.

  • 42JXGT200K/42ZWN60 42mm 12v/24v borstlös DC planetväxelmotor

+86 0579-86817938-836

[email protected]

42JXGT200K/42ZWN60

42 mm OD planetväxellåda,

Tillåtet belastningsområde: 2N.m~20N.m

BLDC planetväxelmotor (ringväxelmaterial: metall)

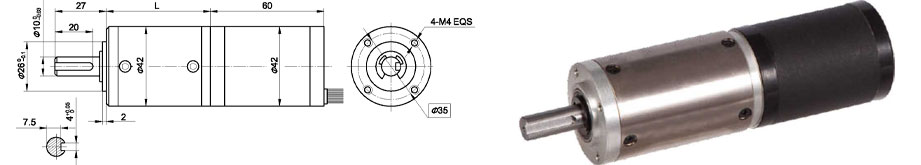

Mått

Tekniska data för borstlös motor

TYP

Antal stolpar

Antal fas

Märkspänning VDC

Obelastning Hastighet r/min

Nominell hastighet r/min

Nominellt vridmoment mN.m

Nominell effekt W

Reak Moment mN.m

Toppström A

Linje till linje motstånd ohm

Linje till linje induktans mH

42ZWN60-2430

8

3

24

3000

2100

50

11

150

2.6

6

6.4

Borstlös växelmotor Tekniska data

Konfiguration 42ZWN60-2430 Borstlös DC-motor (42ZWN60-2430 BLDC-motor)

Reduktionsförhållande

65

83

83

247

247

403

515

944

Antal växlar

3

3

3

4

4

4

4

5

Längd (L) mm

58.3

58.3

58.3

68.6

68.6

68.6

68.6

78.9

Obelastad hastighet r/min

46

36

36

12

12

7.4

5.8

3.2

Nominell hastighet rAnin

32

25

25

9

9

5.2

4.1

2.2

Nominellt vridmoment N.m

2.4

3

3

8

8

13

17

20

Max. tillåten belastning på kort tid N.m

50

50

50

60

60

60

60

60

Tråddiagram

U

V

W

Vcc

Ha

Hb

Han

GND

Röd

Brun

Svart

Blå

Gul

Brun

Röd

Grönt

22AWG UL1007

26AWG UL1007
