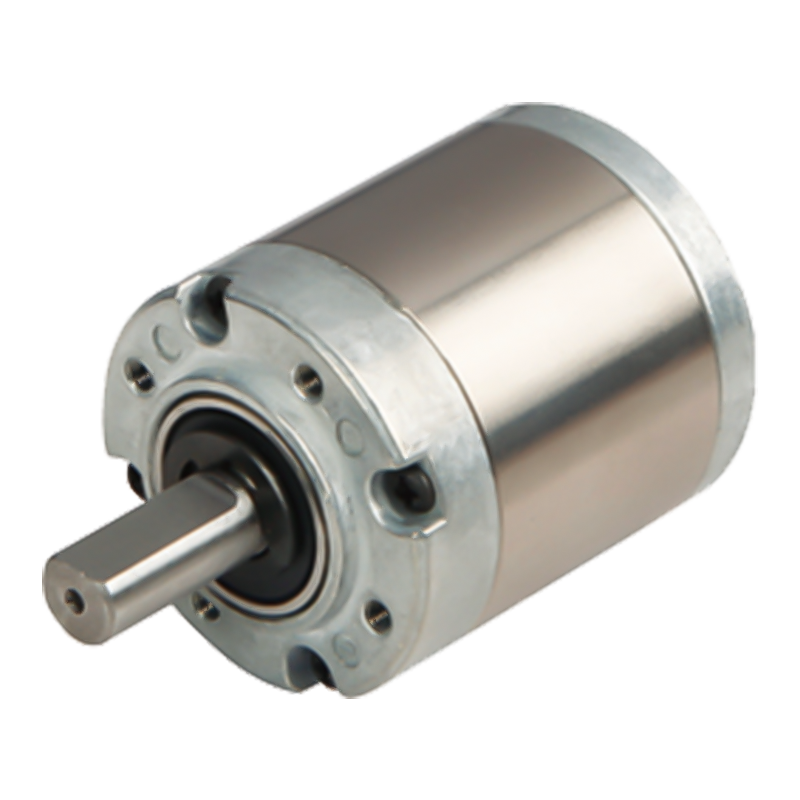

32JX30K 32mm 0,3-3N.m Planetväxellåda

32JX30K 32mm 0,3-3N.m Planetväxellåda

32JX30K är en planetreducerare med en ytterdiameter på 32 mm, som tillåter ett vridmomentområde på 0,3N.m ~ 3.0N.m, en transmissionseffektivitet i första steget på 90 % och en driftstemperatur på -10℃~80℃.
Planetväxellådan drivs av den inre ingripande planetväxeln, och ingreppsfriktionsförlusten mellan kugghjulen är liten. Samtidigt är planethjulet jämnt fördelat runt solhjulet, och belastningen är jämnt fördelad, så att växelns bärförmåga utnyttjas fullt ut, och transmissionseffektiviteten är vanligtvis upp till 90% -97%. Genom att ändra kombinationen av antalet tänder på solhjulet, planethjulet och kuggkransen kan en mängd olika utväxlingsförhållanden uppnås. Utväxlingsförhållandet för enstegsplanetväxellådan är i allmänhet mellan 3-10, och när flerstegsplanetväxellådan används i serie kan utväxlingsförhållandet nå dussintals eller till och med hundratals, vilket kan uppfylla kraven från olika utrustningar för utväxlingsförhållandet.

  • 32JX30K 32mm 0,3-3N.m Planetväxellåda

+86 0579-86817938-836

[email protected]

32mm planetväxellåda 32JX30K

32 mm planetväxellåda,

Tillåtet belastningsområde: 0,3N.m〜3.0N.m

Planetväxellåda

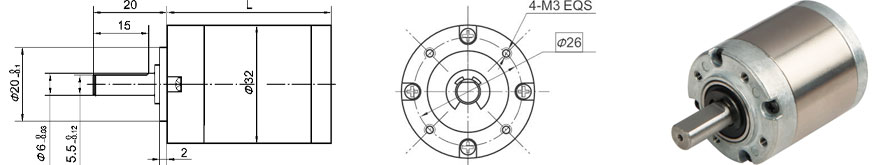

Mått

Utväxlingsparameter

Utväxlingsförhållande

L Dimension

Steg 1

3,7 ~ 5,2

25.7

Steg 2

14 ~ 27

32.8

Steg 3

51 ~ 139

39.7

Steg 4

189 ~ 720

46.6

Parameter

Parameter

Steg 1

Steg 2

Steg 3

Steg 4

Överföringseffektivitet

90 %

81 %

73 %

66 %

Nominellt toleransvridmoment

0,3 N.m

1,2N.m

2,5 N.m

3,0 N.m

Max momentan tolerans vridmoment

Tre gånger av det nominella vridmomentet

Driftstemperatur

-10℃~80℃

Omgivande luftfuktighet i drift

20 % ~ 85 % RH

Rekommendera ingångshastighet

≤4000 rpm

Ingångs- och utmatningsriktning

Samma riktning

Tekniska data

Husmaterial

Metall

Lager vid utgång

Kullager

Max. Radiell belastning (10 mm från fläns)

≤35N

Max. axel axiell last

≤25N

Radiellt spel hos axeln (nära flänsen)

≤0,07 mm

Axelns axiellt spel

≤0,3 mm

Glapp vid tomgång

≤1,5°

Kraft för axelpresspassning, max

≤100N
