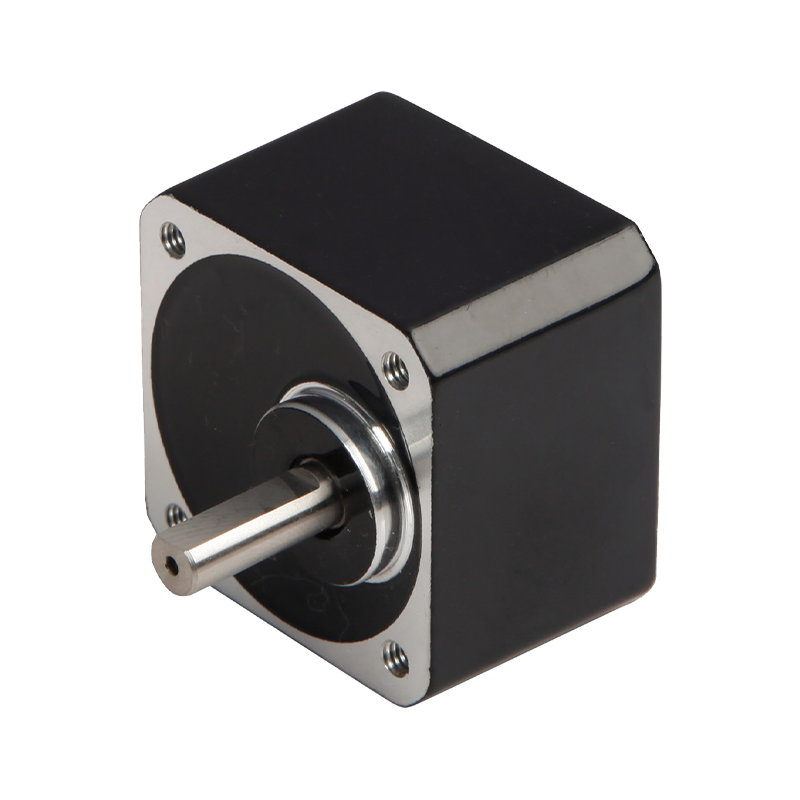

42JBK30K 42mm högprecision planetarisk liten backlash-växellåda

42JBK30K 42mm högprecision planetarisk liten backlash-växellåda

42JBK30K 42 mm hög precision planetväxellådan med små spel är en högpresterande produkt speciellt designad för applikationer som kräver hög precision. Denna växellåda har litet spel och hög transmissionseffektivitet, vilket gör den idealisk för scenarier som kräver exakt kontroll och högt vridmoment. Med en maximal tillåten radiell belastning på 50N och en maximal axelaxialbelastning på 15N säkerställer den stabil drift under olika komplexa förhållanden. Axelns radiella spel är mindre än 0,08 mm, och det axiella spelet är mindre än 0,4 mm, med ett glapp vid tomgång på mindre än 0,5°, vilket garanterar enastående prestanda vid höga precisionskrav. Dessutom använder den utgående axeln på denna växellåda kullager med rullande lager, med en maximal axelpresspassningskraft på 100N, vilket ytterligare förbättrar dess hållbarhet och tillförlitlighet. Driftstemperaturområdet är från -10°C till 80°C, och den omgivande luftfuktigheten är mellan 20% och 85%RH, anpassad till olika miljöförhållanden. Det rekommenderade ingångsvarvtalet överstiger inte 3000 rpm, vilket säkerställer effektiv drift och lång livslängd för växellådan.

  • 42JBK30K 42mm högprecision planetarisk liten backlash-växellåda

+86 0579-86817938-836

[email protected]

42mm högprecision planetväxellåda 42JBK30K

42mm liten bakre spärr planetväxellåda,

Tillåtet belastningsområde: 3N.m

Liten back lash Planetarisk växellåda

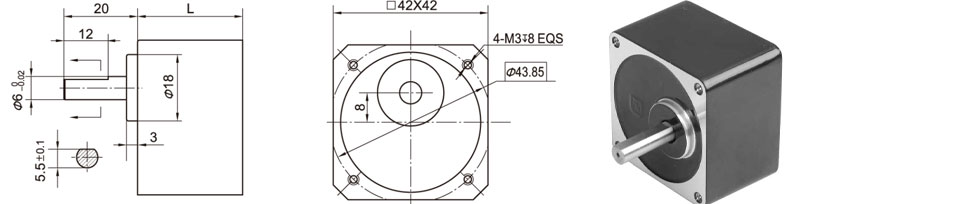

Mått

Parameter

Utväxlingsparameter

Utväxlingsförhållande

L Dimension

Steg 2

3,6 ~ 10

28.5

Steg 3

18-20

Steg 4

24 ~ 45

Parameter

Parameter

Steg 2

Steg 3

Steg 4

Överföringseffektivitet

81 %

73 %

66 %

Nominellt toleransvridmoment

0,5 N.m

1,5 N.m

3N.m

Max momentan tolerans vridmoment

Två gånger av det nominella vridmomentet

Driftstemperatur

-10℃~80℃

Omgivande luftfuktighet i drift

20%~85%RH

Rekommendera ingångshastighet

≤3000 rpm

Ingångs- och utmatningsriktning

Samma riktning

Omvänd riktning

Samma riktning

Tekniska data

Lager vid utgång

Kullager

Max. Radiell belastning (10 mm från fläns)

≤50N

Max. axel axiell last

≤15N

Radiellt spel hos axeln (nära flänsen)

≤0,08 mm

Axelns axiellt spel

≤0,4 mm

Glapp vid tomgång

≤0,5°

Kraft för axelpresspassning, max

≤100N
