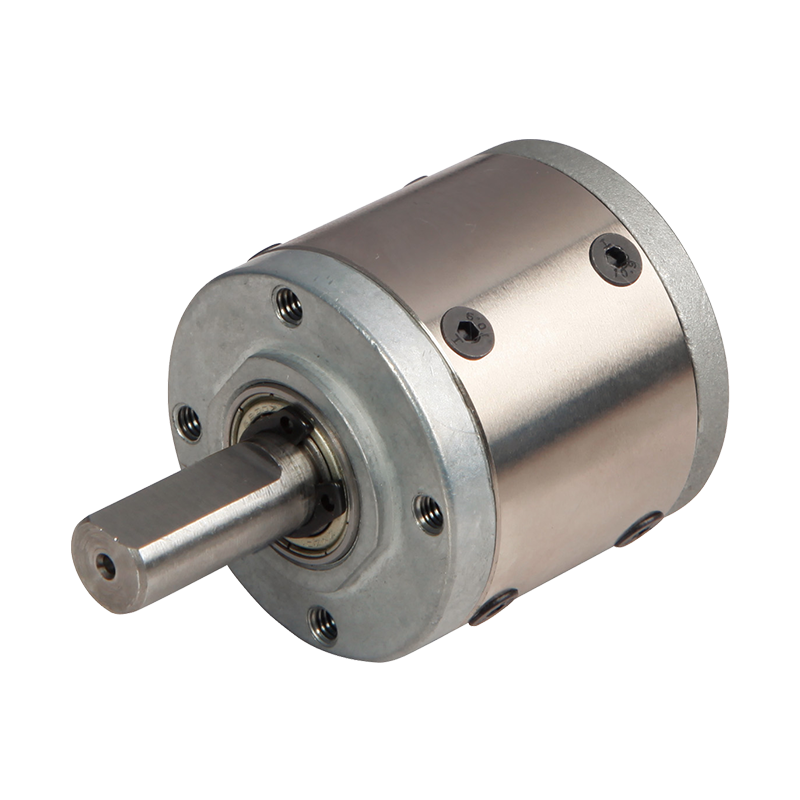

42JXL100K 42 mm brett drifttemperaturområde Lågt brus planetväxellåda

42JXL100K 42 mm brett drifttemperaturområde Lågt brus planetväxellåda

42JXL100K planetväxellådan med låg ljudnivå har en spiralformad innerring av metall och plast med en ytterdiameter på 42 mm och matas ut av ett rullager. Den maximalt tillåtna radiella belastningen är 80N, driftstemperaturen är -10℃~80℃, och den rekommenderade ingångshastigheten är 4000rpm.
Med lågt brus, hög transmission och stabil dynamisk respons är den lämplig för servosystem och medicinsk utrustning, såsom soprobotar, elektriska gardiner, kirurgiska robotar, infusionspumpar, bildutrustning, etc.

  • 42JXL100K 42 mm brett drifttemperaturområde Lågt brus planetväxellåda

+86 0579-86817938-836

[email protected]

42mm planetväxellåda 42JXL100K

42 mm spiralformade tänder planetväxellåda med låg ljudnivå,

Tillåtet belastningsområde: 1N.m〜10N.m

Planetväxellåda med låg ljudnivå

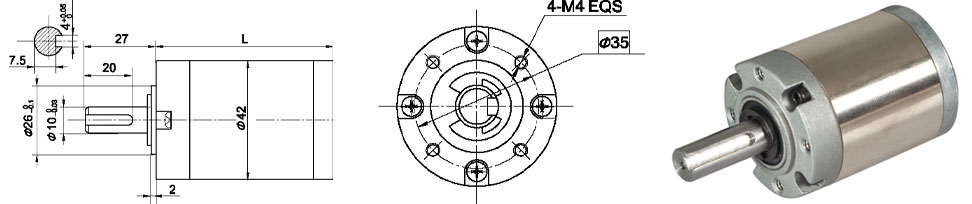

Mått

Parameter

Utväxlingsparameter

Utväxlingsförhållande

L Dimension

Steg 1

3,7~5,2

31.5

Steg 2

14 ~ 27

42.1

Steg 3

51 ~ 139

52.5

Steg 4

189 ~ 720

62.9

Parameter

Parameter

Steg 1

Steg 2

Steg 3

Steg 4

Överföringseffektivitet

90 %

81 %

73 %

66 %

Nominellt toleransvridmoment

1N.m

4N.m

8N.m

10N.m

Max momentan tolerans vridmoment

Tre gånger det nominella vridmomentet

Driftstemperatur

-10℃~80℃

Omgivande luftfuktighet i drift

20%~85%RH

Rekommendera ingångshastighet

≤4000 rpm

Ingångs- och utmatningsriktning

Samma riktning

Tekniska data

Husmaterial

Metall Plast spiralformad

Lager vid utgång

Kullager

Max. Radiell belastning (12 mm från fläns)

≤80N

Max. axel axiell last

≤30N

Radiellt spel hos axeln (nära flänsen)

≤0,06 mm

Axelns axiellt spel

≤0,3 mm

Glapp vid tomgång

≤1,5°

Kraft för axelpresspassning, max

≤150N
