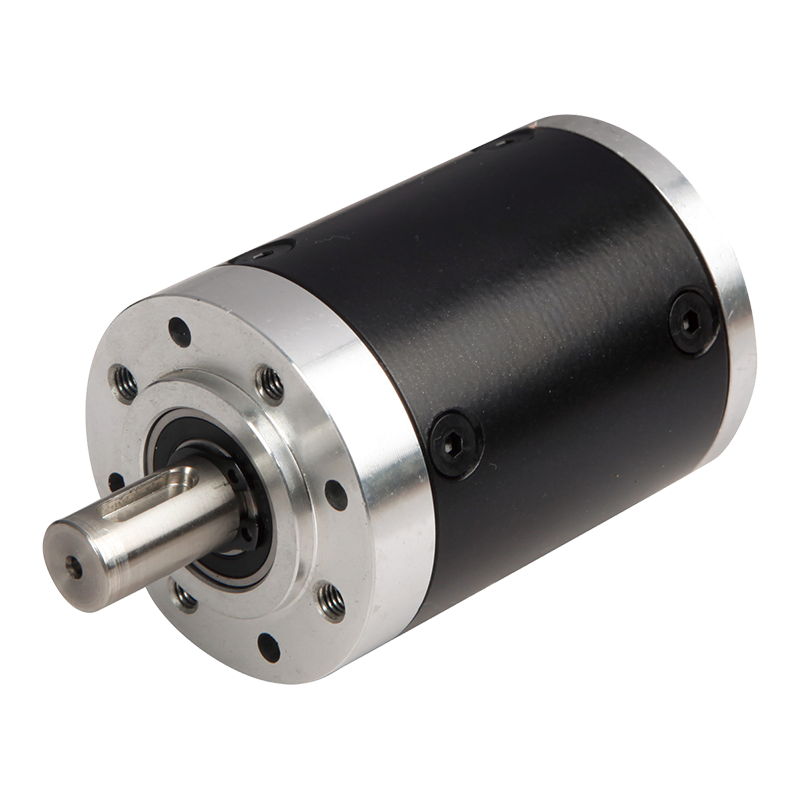

52JXML200K 52mm 90% utväxling Lågbrus spiralplanetväxellåda

52JXML200K 52mm 90% utväxling Lågbrus spiralplanetväxellåda

52JXML200K 52 mm spiralformad planetväxellåda med låg ljudnivå är en högpresterande, lågbrusreducerare speciellt designad för applikationer som kräver hög precision och effektivitet. Denna produkt har ett hölje av metall och plastmaterial, vilket säkerställer dess robusthet och lätta egenskaper. Det utgående axellagret använder rullningslager, med en maximal tillåten radiell belastning på 200N, en maximal tillåten axiell belastning på 100N, ett radiellt spel på axeln mindre än 0,04 mm, ett axiellt spel på axeln mindre än 0,3 mm och ett glapp vid tomgång mindre än 1°. Dessa parametrar garanterar växellådans stabilitet och tillförlitlighet under drift. Dessutom är den maximala presspassningskraften för axeln 300N, vilket ytterligare förbättrar dess belastningskapacitet. Transmissionseffektiviteten för denna växellåda når upp till 90 %, med ett nominellt toleransvridmoment på 4N.m och ett max momentant toleransvridmoment på 12N.m. Den fungerar inom ett temperaturområde på -10°C till 80°C och ett relativ luftfuktighetsområde på 20% till 85%RH, med en rekommenderad ingångshastighet på ≤4000rpm och samma riktning ingång och utgång.

  • 52JXML200K 52mm 90% utväxling Lågbrus spiralplanetväxellåda

+86 0579-86817938-836

[email protected]

52mm spiralplanetväxellåda 52JXML200K

52 mm spiralformade tänder Planetväxellåda med låg ljudnivå,

Tillåtet belastningsområde: 2N.m〜20N.m

Planetväxellåda med låg ljudnivå

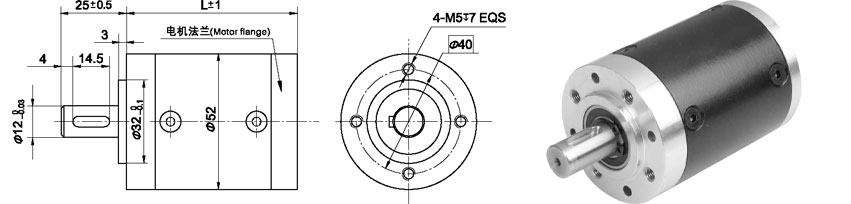

Mått

Parameter

Utväxlingsparameter

Utväxlingsförhållande

L Dimension

Axeltänder, startstruktur

Kombinerad startstruktur

Steg 1

4,5 ~ 8

56

65

Steg 2

20 ~ 64

71

80

Steg 3

91 ~ 512

87

96

Parameter

Parameter

Steg 1

Steg 2

Steg 3

Överföringseffektivitet

90 %

81 %

73 %

Nominellt toleransvridmoment

4N.m

12N.m

20N.m

Max momentan tolerans vridmoment

Tre gånger av det nominella vridmomentet

Driftstemperatur

-10℃~80℃

Omgivande luftfuktighet i drift

20 % ~ 85 % RH

Rekommendera ingångshastighet

≤4000 rpm

Ingångs- och utmatningsriktning

Samma riktning

Tekniska data

Husmaterial

Metall Plast spiralformad

Lager vid utgång

Kullager

Max. Radiell belastning (10 mm från fläns)

≤200N

Max. axel axiell last

≤100N

Radiellt spel hos axeln (nära flänsen)

≤0,04 mm

Axelns axiellt spel

≤0,3 mm

Glapp vid tomgång

≤1°

Kraft för axelpresspassning, max

≤300N
