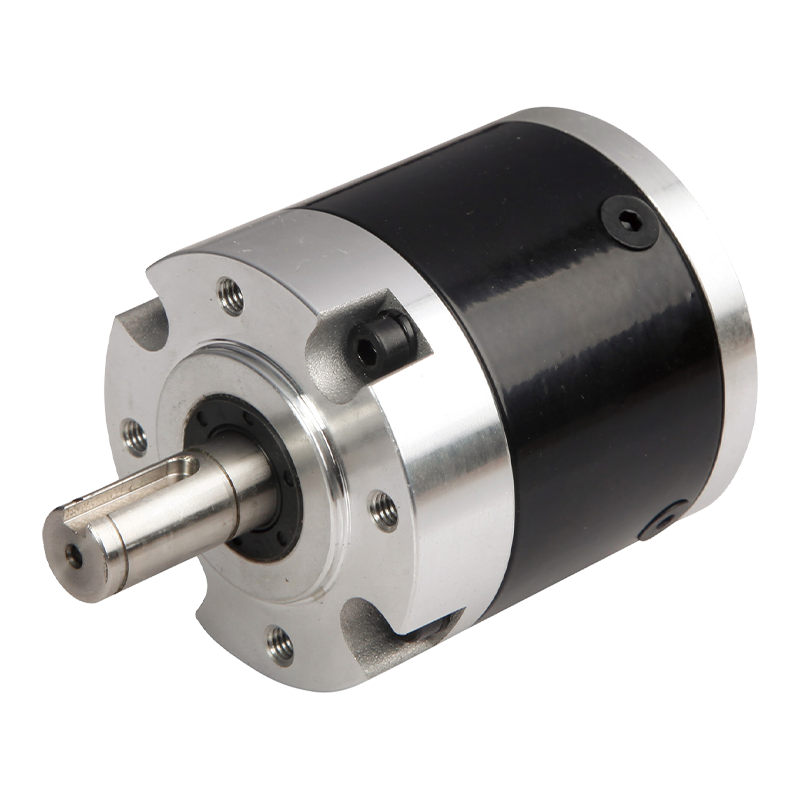

56JXL300K 56mm 300N Planetväxellåda med låg ljudnivå

56JXL300K 56mm 300N Planetväxellåda med låg ljudnivå

56JXL300K Planetväxellåda med låg ljudnivå är en högpresterande produkt speciellt designad för applikationer med hög precision och lågt brus. Denna växellåda har en 56 mm spiralformade kuggar med låg ljudnivå planetväxel, vilket tillåter ett vridmomentområde från 3N.m till 30N.m, vilket gör den lämplig för olika industriell automationsutrustning och precisionsmaskineri. Husmaterialet består av spiralformade tänder av metall och plast, vilket säkerställer robusthet och hållbarhet. Den utgående axelns lagertyp är rullager, med en maximal tillåten radiell belastning på 200N och en maximal tillåten axiallast på 100N. Axelns radiella spel är mindre än 0,04 mm, och det axiella spelet är mindre än 0,3 mm, med ett glapp vid tomgång på 1,5°. Den maximala axelpresspassningskraften är 300N, vilket garanterar stabil drift under hög belastning. Utväxlingsparametrarna inkluderar steg ett, två, tre och fyra, motsvarande olika transmissionsverkningsgrader och nominella toleransvridmoment, som uppfyller kraven för olika tillämpningsscenarier. Driftstemperaturområdet är -10°C till 80°C, med en omgivande luftfuktighet i drift på 20% till 85%RH, och en rekommenderad ingångshastighet som inte överstiger 4000rpm.

  • 56JXL300K 56mm 300N Planetväxellåda med låg ljudnivå

+86 0579-86817938-836

[email protected]

56mm planetväxellåda 56JXL300K

56 mm spiralformade tänder med låg ljudnivå planetväxellåda,

Tillåtet belastningsområde: 3N.m〜30N.m

Planetväxellåda med låg ljudnivå

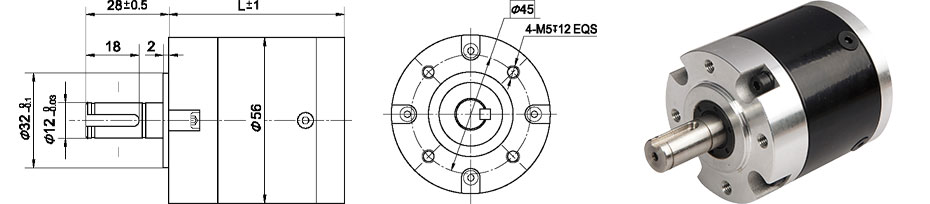

Mått

Parameter

Utväxlingsparameter

Utväxlingsförhållande

L Dimension

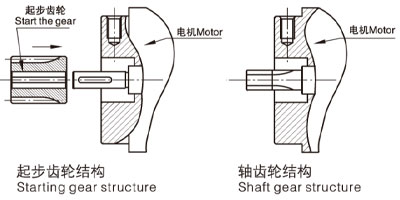

Axeltänder, startstruktur

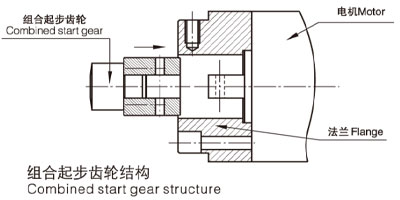

Kombinerad startstruktur

Steg 1

4,2 ~ 9

47

64

Steg 2

15 ~ 38

59

72

Steg 3

54 ~ 163

78

91

Steg 4

196 ~ 691

90

103

Parameter

Parameter

Steg 1

Steg 2

Steg 3

Steg 4

Överföringseffektivitet

0.9

0.81

0.73

0.66

Nominellt toleransvridmoment

3N.m

12N.m

20N.m

30N.m

Max momentan tolerans vridmoment

Tre gånger av det nominella vridmomentet

Driftstemperatur

-10℃~80℃

Omgivande luftfuktighet i drift

20%~85%RH

Rekommendera ingångshastighet

≤4000 rpm

Ingångs- och utmatningsriktning

Samma riktning

Tekniska data

Husmaterial

Meta"Plast spiralformad

Lager vid utgång

Kullager

Max. Radiell belastning (10 mm från fläns)

≤200N

Max. axel axiell last

≤100N

Radiellt spel hos axeln (nära flänsen)

≤0,04 mm

Axelns axiellt spel

≤0,3 mm

Glapp vid tomgång

≤1,5°

Kraft för axelpresspassning, max

≤300N

Motormatchningsschema

Modul

Antal tänder

Steg 1

Steg 2

Steg 3

Steg 4

0.8

15

4.2

15

54

196

76

12

5

18

65

233

90

275

325

383

6

9

32

117

420

38

138

502

163

285

691
