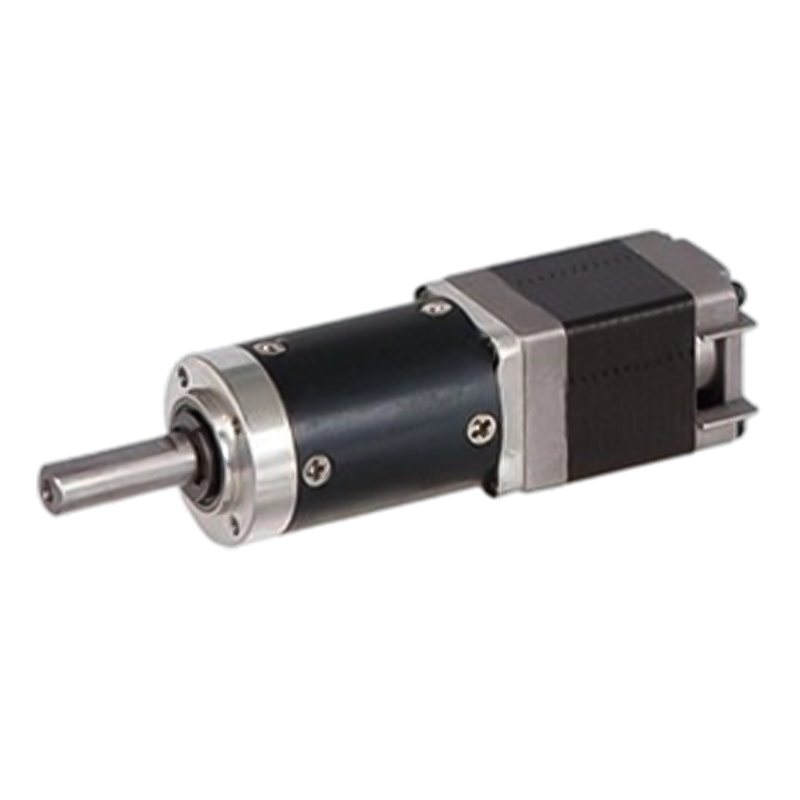

22JXS20K/20STH 0,6N.m~2.0N.m planetväxelstegmotor

22JXS20K/20STH 0,6N.m~2.0N.m planetväxelstegmotor

Produkt 22JXS20K/20STH är en standardreducerare med en ytterdiameter på 22 mm, och det tillåtna vridmomentområdet är 0,6N.m~2.0N.m.
Ett antal planethjul är jämnt fördelade runt solhjulet för att dela belastningen och tål stora vridmoment. Genom att rimligt utforma utväxlingsförhållandet för planetväxeln kan stegmotorns utgående vridmoment förstärkas flera gånger till tiotals gånger för att möta körkraven under olika belastningsförhållanden. Genom att justera retardationsförhållandet kan stegmotorn arbeta stabilt vid lägre hastigheter, undvika problem med hög hastighet i otakt och utöka systemets hastighetsområde.

  • 22JXS20K/20STH 0,6N.m~2.0N.m planetväxelstegmotor

+86 0579-86817938-836

[email protected]

22JXS20K/20STH

22mm standardväxellåda,

Tillåtet belastningsområde: 0,6N.m~2.0N.m

Planetväxelstegmotor (ringväxelmaterial: metall)

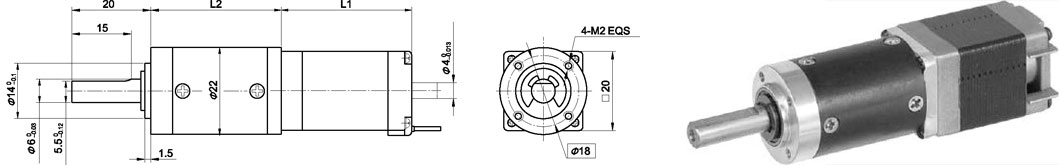

Mått

Planetarisk

Ringmaterial

Metall

Lager vid utgång

Kullager

Max. Radiell belastning (10 mm från fläns)

≤20N

Max. axel axiell last

≤10N

Radiellt spel hos axeln (nära flänsen)

≤0,08 mm

Axelns axiellt spel

≤0,3 mm

Glapp vid tomgång

≤1,5°

Tekniska data

Specifikationer för 20STH hybridstegmotor

Modell nr.

Märkspänning

Aktuell/Fas

Motstånd/Fas

Induktans/fas

Håller Torgue

Antal potentiella kunder

Rotor tröghet

Vikt

Längd L1

Max. Utväxlingsförhållande

Enkelt skaft

V

A

Ω

mH

g.cm

g-m²

g

mm

20STH33-0604A

3.9

0.6

6.5

1.7

180

4

2

60

33

≤1:369

20STH42-0804A

4.32

0.8

5.4

1.5

300

4

3.6

80

42

≤1:264

Specifikationer för 22JXS20K planetväxellåda

Reduktionsförhållande

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Antal växlar

1

2

3

4

Längd(L2) mm

24.4

33

41.5

49.8

Max. nominellt vridmoment kg.cm

6

10

16

20

Kort tid tillåtet vridmoment kg.cm

18

30

48

60

Effektivitet %

90 %

81 %

73 %

66 %

Vikt g

35

45

55

65

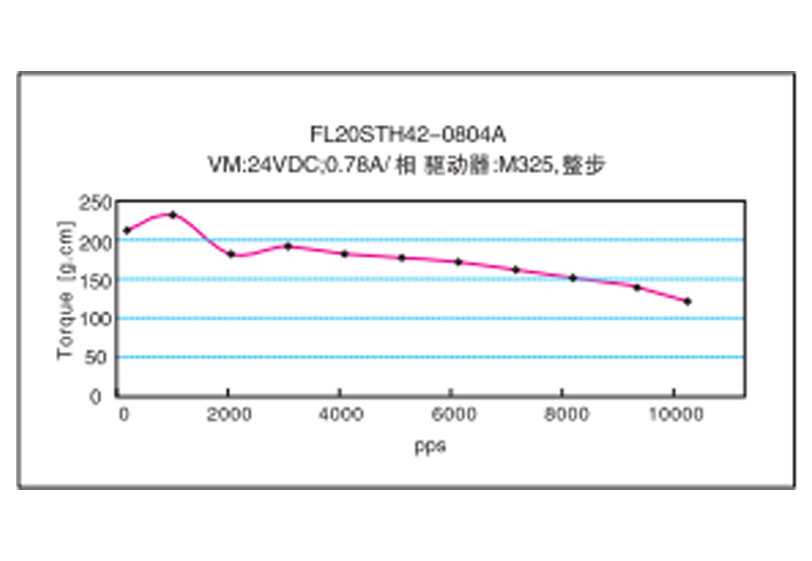

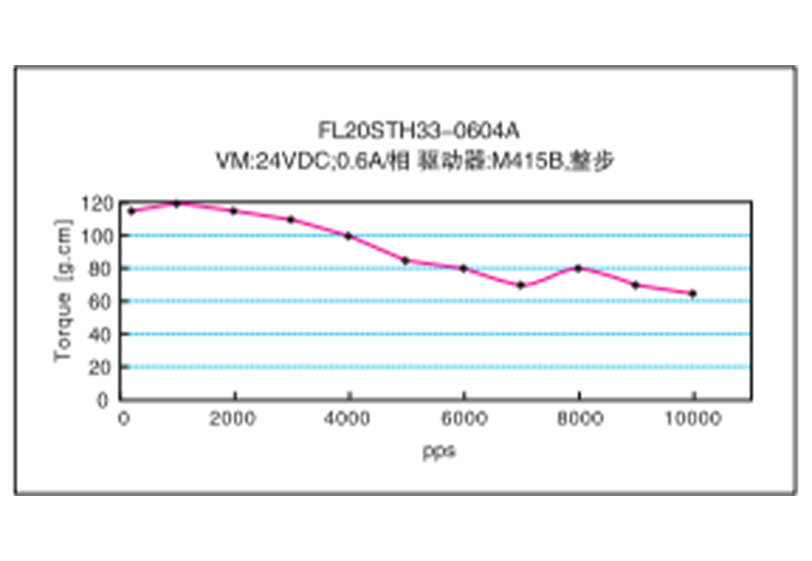

Frekvens-vridmomentegenskaper
