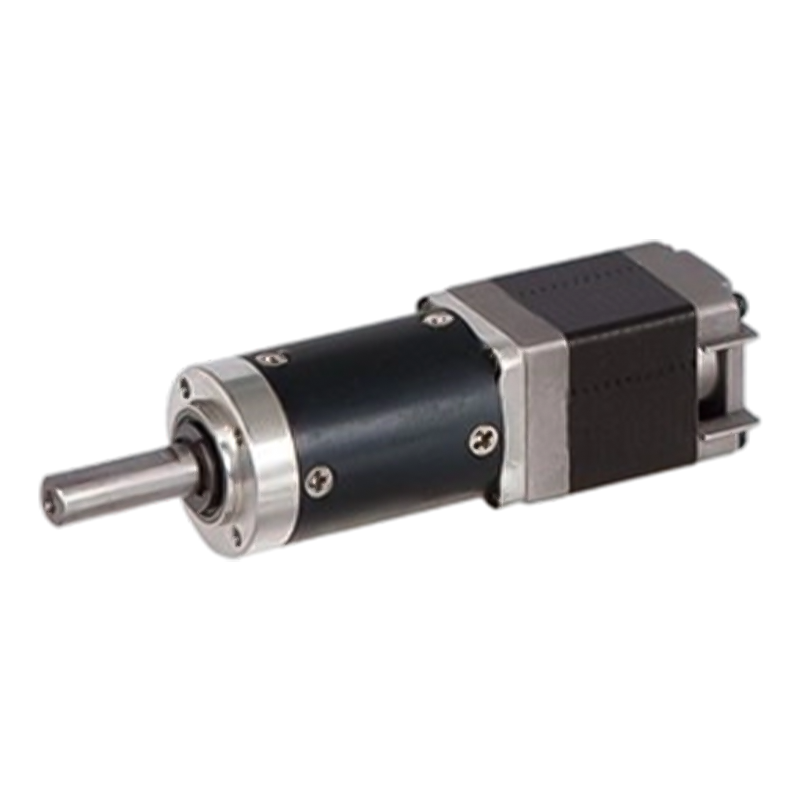

28JXS40K/28STH exakt vinkelförskjutning planetväxelstegmotor

28JXS40K/28STH exakt vinkelförskjutning planetväxelstegmotor

28JXS40K/28STH är en hybridmotor med en innerring av metall som kan användas i en mängd olika miljöer.
Själva stegmotorn har en hög positioneringsnoggrannhet och kan omvandla den elektriska pulssignalen till en exakt vinkelförskjutning. Med den höga precisionsöverföringen av planetreduceraren kan dess positioneringsnoggrannhet förbättras ytterligare. Generellt sett kan stegvinkelnoggrannheten för den planetariska retardationsstegmotorn kontrolleras inom ±3%, och den upprepade positioneringsnoggrannheten kan nå ±0,01°. Reducerarens tröghetsreducerande effekt är kvadraten på reduktionsförhållandet, vilket effektivt kan minska belastningens interferens på stegmotorns dynamiska respons och förbättra stabiliteten hos systemets start-stopp och kommutering.

  • 28JXS40K/28STH exakt vinkelförskjutning planetväxelstegmotor

+86 0579-86817938-836

[email protected]

28JXS40K/28STH

28mm planetväxellåda

Tillåtet belastningsområde: 1,2N.m~4.0N.m

Planetväxelstegmotor (ringväxelmaterial: metall)

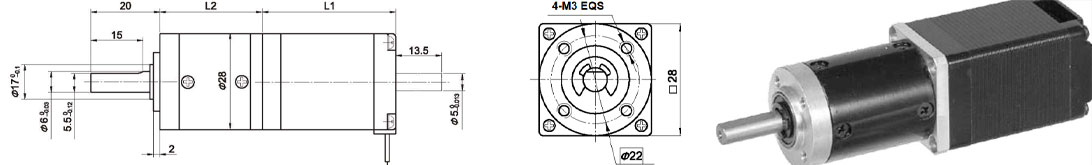

Mått

Planetväxellåda

Ringmaterial

Metall

Lager vid utgång

Kullager

Max. Radiell belastning (10 mm från fläns)

35N

Max. axel axiell last

25N

Radiellt spel hos axeln (nära flänsen)

0,07 mm

Axelns axiellt spel

≤0,3 mm

Glapp vid tomgång

1,5°

Tekniska data

Specifikationer för 28STH hybridstegmotor

Modell nr.

Märkspänning

Aktuell/Fas

Motstånd/Fas

Induktans/fas

Håller Torgue

Antal potentiella kunder

Rotor tröghet

Vikt

Längd L1

Max. Utväxlingsförhållande

Enkelt skaft

V

A

Ω

mH

g.cm

g-m²

g

mm

28STH45-0956A

3.4

0.95

3.4

1.2

750

6

12

44.5

44.5

≤1:189

28STH51-0956A

4.4

0.95

4.6

1.8

900

6

18

50.5

50.5

≤1:189

A Enkelt skaft, B Dubbelt skaft

Specifikationer för 28JXS40K planetväxellåda

Reduktionsförhållande

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Antal växlar

1

2

3

4

Längd(L2) mm

31

40.1

49

57.9

Max. nominellt vridmoment kg. cm

12

20

32

40

Kort tid tillåtet vridmoment kg.cm

36

60

96

120

Effektivitet %

0.9

0.81

0.73

0.66

Vikt g

60

85

95

110

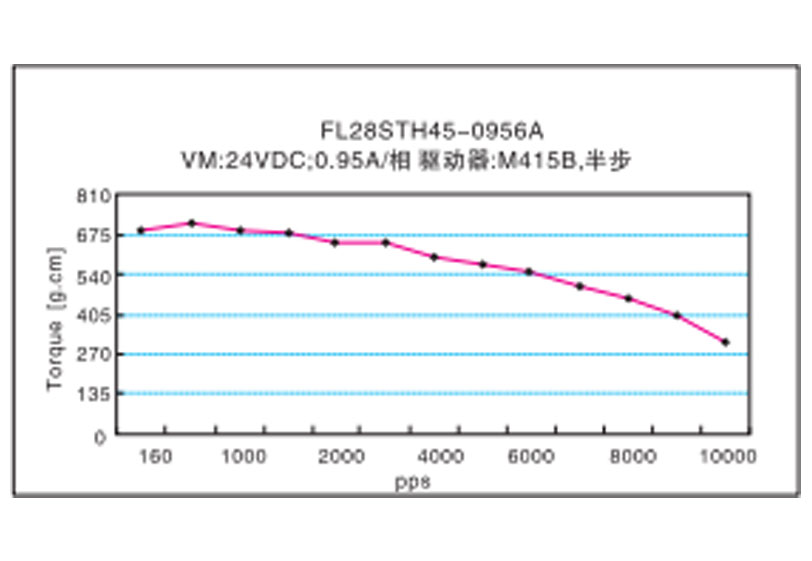

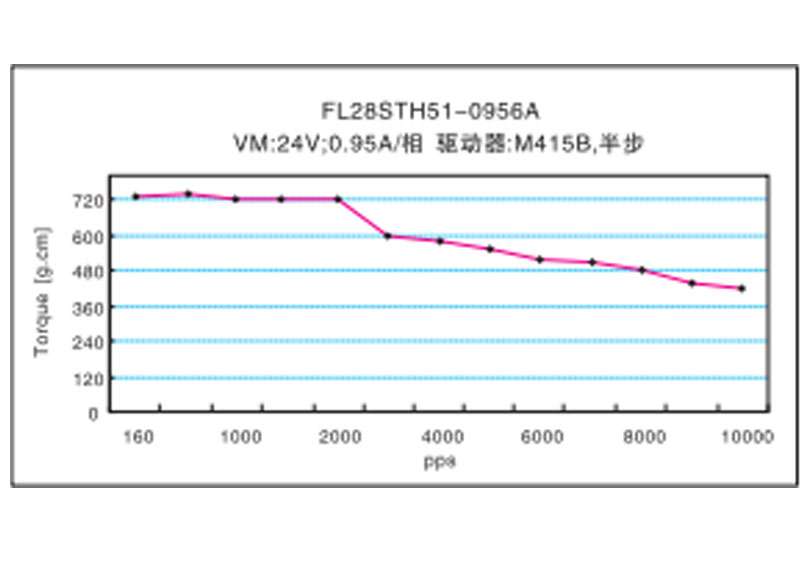

Frekvens-vridmomentegenskaper
