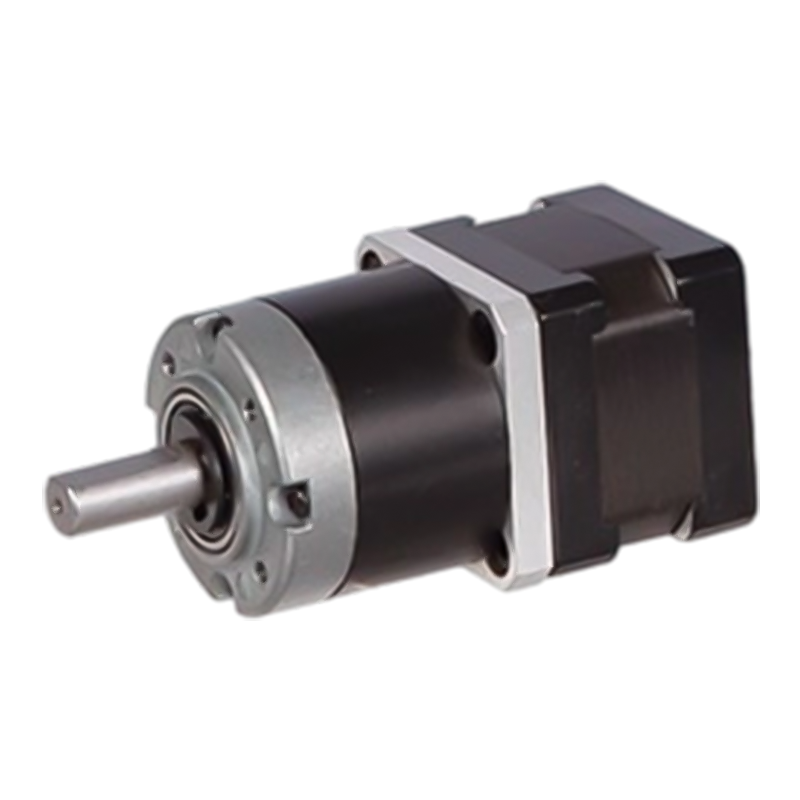

36JXES60K/35STH 36mm planetväxelstegmotor

36JXES60K/35STH 36mm planetväxelstegmotor

36JXES60K/35STH är en hybrid gående stjärnväxelmotor med ett inre ringmaterial av metall och pulvermetall, med en ytterdiameter på 36 mm, som kan väljas mellan de inre ringarna av två material: pulvermetall (Model 36JXF60K) och metall (Model 36JXE60K).
Växellådan antar det interna ingreppsläget, och ingreppsfriktionsförlusten mellan planethjulet, solhjulet och tandringen är liten. Dess transmissionseffektivitet är vanligtvis mellan 90 % och 95 %, vilket mer effektivt kan överföra den mekaniska energin från stegmotorn till laständen och minska energiförlusten än vissa andra retardationsöverföringsmetoder, såsom snäckväxel och snäckdrift.

  • 36JXES60K/35STH 36mm planetväxelstegmotor

+86 0579-86817938-836

[email protected]

36JXES60K/35STH

36mm standardväxellåda,

Tillåtet belastningsområde: 1,8N.m~6.0N.m

Planetväxelstegmotor (ringväxelmaterial: metall och pulvermetall)

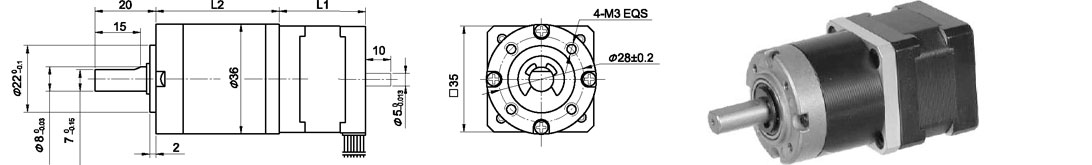

Mått

Ringväxel kan väljas inom de två materialen: Pulvermetall (Typ:36JXF60K), Metall (Typ:36JXE60 K)

Planetarisk

Ringmaterial

Typ E: Metall Typ F: Pulvermetall

Lager vid utgång

Kullager

Max. Radiell belastning (10 mm från fläns)

≤50N

Max. axel axiell last

≤30N

Radiellt spel hos axeln (nära flänsen)

≤0,07 mm

Axelns axiellt spel

≤0,3 mm

Glapp vid tomgång

≤1,5°

Tekniska data

Specifikationer för 35STH hybridstegmotor

Modell nr.

Märkspänning

Aktuell/Fas

Motstånd/Fas

Induktans/fas

Håller Torgue

Antal potentiella kunder

Rotor tröghet

Vikt

Längd L1

Max. Utväxlingsförhållande

Enkelt skaft

V

A

Ω

mH

g.cm

g-m²

g

mm

35STH28-0504A

10

0.5

20

14

1000

4

11

140

28

≤ 1:264

35STH36-1004A

2.7

1

2.7

4.3

1400

4

14

180

36

≤1:189

A Enkelt skaft, B Dubbelt skaft

Specifikationer för 36JXES60K planetväxellåda

Reduktionsförhållande

3.71

5.18

14

19

27

51

71

100

139

Antal växlar

1

2

3

Längd(L2) mm

27

34.1

41

Max. nominellt vridmoment kg. cm

18

30

48

Kort tid tillåtet vridmoment kg.cm

54

90

144

Effektivitet %

0.9

0.81

0.73

Vikt g

195

210

290

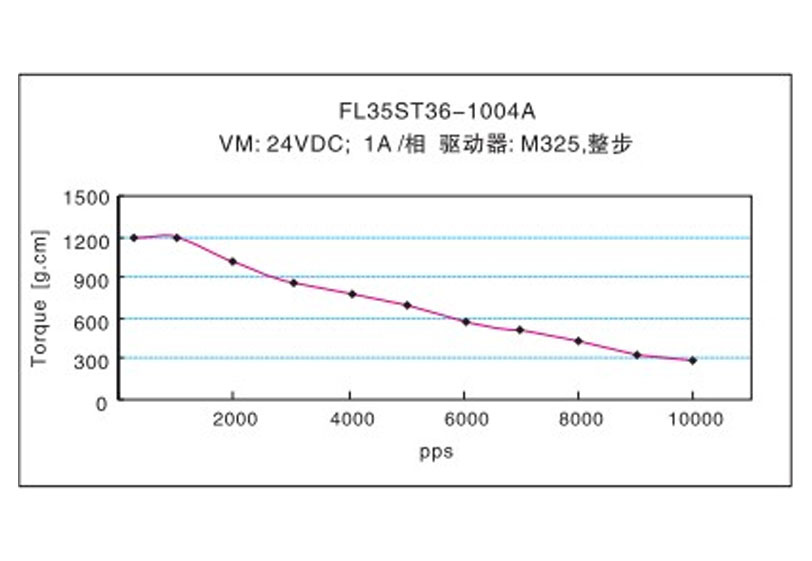

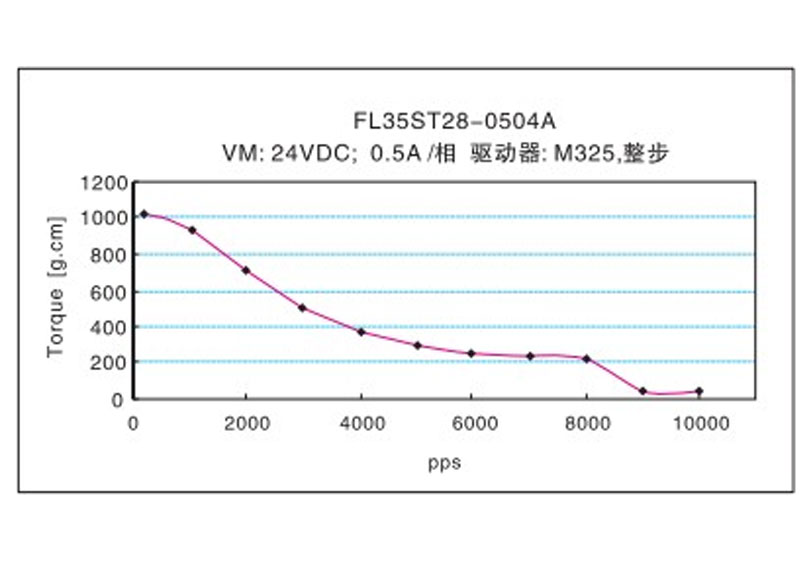

Frekvens-vridmomentegenskaper
