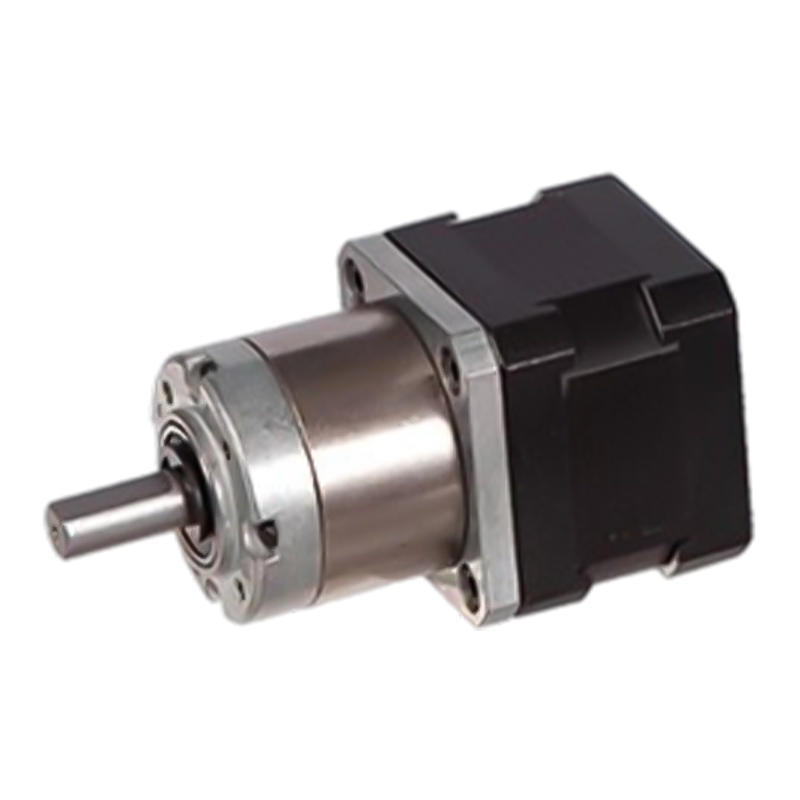

36JXES60K/42STH 12v/24v planetväxelstegmotor

36JXES60K/42STH 12v/24v planetväxelstegmotor

36JXES60K/42STH kan väljas i den inre ringen av två material: pulvermetall (modell 36JXF60K), metall (modell 36JXE60K), stödjande 12v/24v dubbelspänningsmiljö, maximal tillåten radiell belastning ≤50N.
Planetväxelns struktur gör att belastningen fördelas jämnt på varje planethjul, vilket minskar kraften på en enda växel, vilket minskar vibrationer och buller. Samtidigt är stegmotorns köregenskaper också relativt stabila, och uteffekten kan bibehållas relativt stabil under olika belastningar och hastigheter. Därför har stegmotorn för planetretardation god stabilitet under drift och kan ge jämn uteffekt.

  • 36JXES60K/42STH 12v/24v planetväxelstegmotor

+86 0579-86817938-836

[email protected]

36JXES60K/42STH

36mm standardväxellåda,

Tillåtet belastningsområde: 1,8N.m~6.0N.m

Planetväxelstegmotor (ringväxelmaterial: metall och pulvermetall)

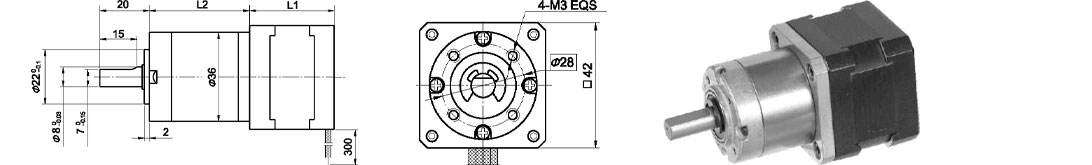

Mått

Ringväxel kan väljas inom de två materialen: Pulvermetall (Typ:36JXF60K), Metall (Typ:36JXE60K)

Planetväxellåda

Ringmaterial

E Typ: Metall F Typ: Pulvermetall

Lager vid utgång

Kullager

Max. Radiell belastning (10 mm från fläns)

≤50N

Max. axel axiell last

≤30N

Radiellt spel hos axeln (nära flänsen)

≤0,07 mm

Axelns axiellt spel

≤0,3 mm

Glapp vid tomgång

≤1,5°

Tekniska data

Specifikationer för 42STH hybridstegmotor

Modell nr.

Märkspänning

Aktuell/Fas

Motstånd/Fas

Induktans/fas

Håller Torgue

Antal potentiella kunder

Rotor tröghet

Vikt

Längd L1

Max. Utväxlingsförhållande

Enkelt skaft

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-0316A

12

0.31

38.5

21

1.6

6

35

0.22

34

≤1:100

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

≤1:71

Specifikationer för 36JXES60K planetväxellåda

Reduktionsförhållande

3.71

5.18

14

19

27

51

71

100

139

Antal växlar

1

2

3

Längd(L2) mm

27

34.1

41

Max. nominellt vridmoment kg. cm

6

24

50

Kort tid tillåtet vridmoment kg.cm

20

70

150

Effektivitet %

0.9

0.81

0.73

Vikt g

195

210

290

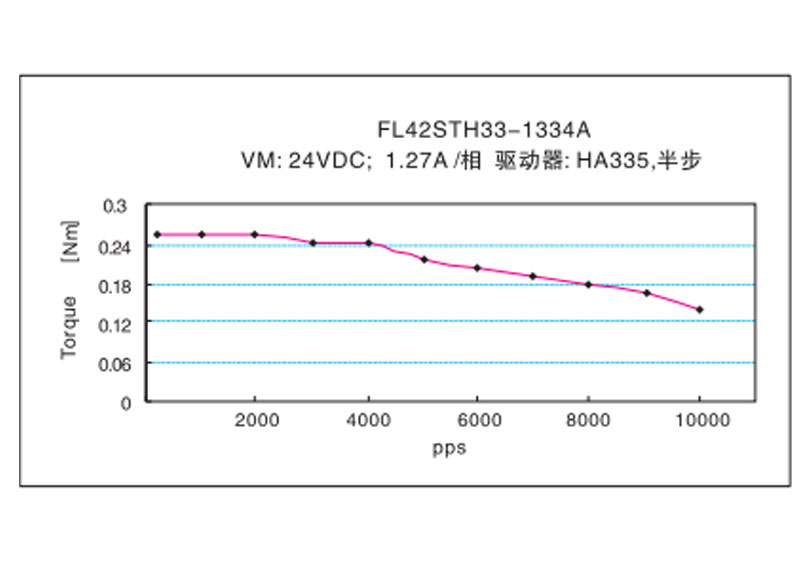

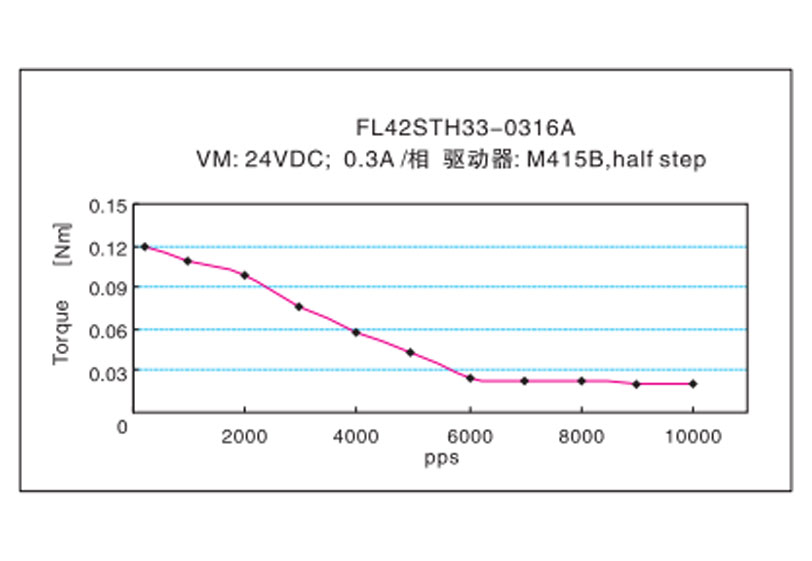

Frekvens-vridmomentegenskaper
