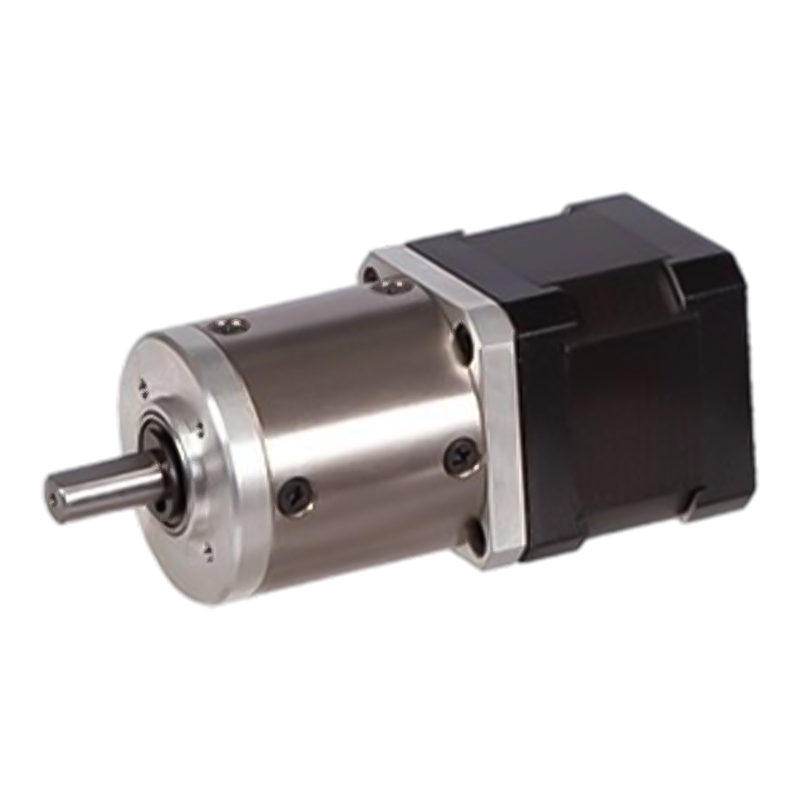

42JX150K/42STH 80N Hybrid Planetväxel Stegmotor

42JX150K/42STH 80N Hybrid Planetväxel Stegmotor

42JX150K/42STH Hybrid stegplanetväxelmotor är en högpresterande hybridstegmotor som kombinerar fördelarna med en planetväxelreducerare, lämplig för applikationer som kräver hög precision och högt vridmoment. Motorn använder ett metallkugghjulsmaterial för att säkerställa stabilitet och hållbarhet under hög belastning. Dess maximalt tillåtna radiella belastning är 80N, den maximalt tillåtna axiella belastningen är 30N, det radiella spelet är endast 0,06 mm och det axiella spelet är 0,3 mm, med ett spel som är mindre än 1,5° när det är obelastat. Dessa parametrar indikerar att motorn har mekanisk prestanda och exakta rörelsekontrollmöjligheter. Dessutom erbjuder motorn olika specifikationer, inklusive olika spänning, ström, resistans, elektriska parametrar för induktans, såväl som flera reduktionsförhållanden och utväxlingssteg, för att möta behoven i olika applikationsscenarier. Genom optimerad design och högkvalitativa tillverkningsprocesser utmärker sig denna motor i effektivitet, tillförlitlighet och livslängd, vilket gör den till ett idealiskt val för industriell automation, precisionsinstrument och robotteknik.

  • 42JX150K/42STH 80N Hybrid Planetväxel Stegmotor

+86 0579-86817938-836

[email protected]

42JX150K/42STH

42 mm OD förstärkt växellåda,

Tillåtet belastningsområde: 3N.m~10N.m

Planetväxelstegmotor (ringväxelmaterial: metall)

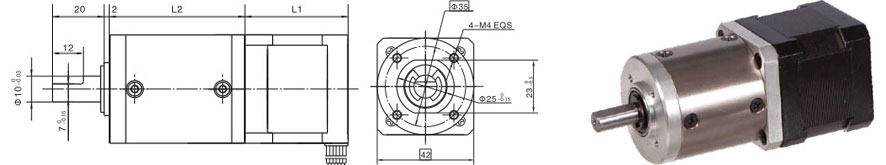

Mått

Planetväxellåda

Ringmaterial

Metall

Lager vid utgång

Kullager

Max. Radiell belastning (10 mm från fläns)

≤80N

Max. axel axiell last

≤30N

Radiellt spel hos axeln (nära flänsen)

≤0,06nn

Axelns axiellt spel

≤0,3 mm

Glapp vid tomgång

≤1,5°

Tekniska data

Specifikationer för 42STH hybridstegmotor

Modell nr.

Märkspänning

Aktuell/Fas

Motstånd/Fas

Induktans/fas

Håller Torgue

Antal potentiella kunder

Rotor tröghet

Vikt

Längd L1

Max. Utväxlingsförhållande

Enkelt skaft

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-0956A

4

0.95

4.2

2.5

1.6

6

35

0.22

34

≤ 1:264

42STH33-0406A

9.6

0.4

24

15

1.6

6

≤ 1:264

42STH33-0316A

12

0.31

38.5

21

1.6

6

≤1:264

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

≤1:189

42STH38-1206A

4

1.2

3.3

3.2

2.6

6

54

0.28

40

≤1:100

42STH38-0806A

6

0.8

7.5

6.7

2.6

6

≤1:100

42STH38-0406A

12

0.4

30

30

2.6

6

≤1:100

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

≤1:71

A Enkelt skaft, B Dubbelt skaft

Specifikationer för 42JX150K planetväxellåda

Reduktionsförhållande

3.5

14

17

21

49

61

84

104

126

172

212

294

Antal växlar

1

2

3

4

Längd(L2) mm

32.5

39.2

45.9

52.6

Max. nominellt vridmoment kg. cm

30

50

90

150

Kort tid tillåtet vridmoment kg.cm

90

150

270

450

Effektivitet %

0.9

0.81

0.73

0.66

Vikt g

320

420

520

620
