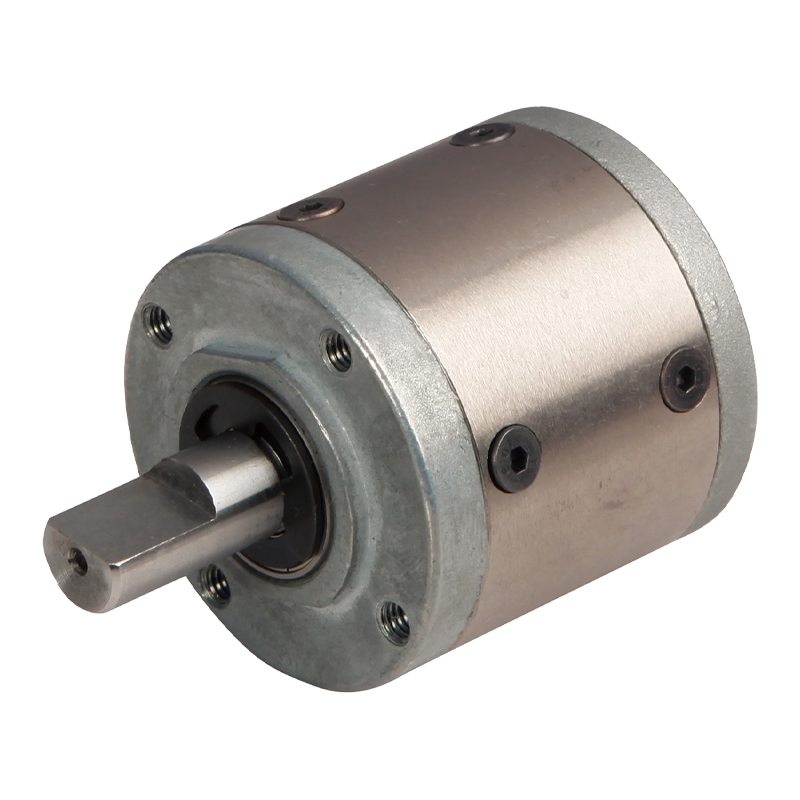

42JX150K 42mm 2-15N.m Planetväxellåda

42JX150K 42mm 2-15N.m Planetväxellåda

42JX150K är en högpresterande planetreducerare med en ytterdiameter på 423 mm, som tillåter ett vridmomentområde på 2N.m ~ 15N.m och en driftstemperatur på -10℃~80℃.
Planetväxelns struktur i planetväxellådan gör det möjligt för flera växlar att gripa in i varandra i ett begränsat utrymme för att uppnå kraftöverföring och retardation och vridmomentökning. Jämfört med traditionella parallellaxelväxellådor, med samma utväxlingsförhållande och lastkapacitet, kan planetväxellådans volym minskas med 30% till 50%, och vikten är också lättare, vilket är lätt att installera och ordna i utrymmesbegränsad utrustning. Flera planethjul delar på belastningen, vilket gör kraften på varje växel relativt liten. Samtidigt är kugghjulet vanligtvis tillverkat av höghållfast legerat stål, efter härdning, slipning och andra processer är tandens ythårdhet hög, god slitstyrka, tål stora vridmoment och stötbelastningar, lämplig för tunga transmissionstillfällen.

  • 42JX150K 42mm 2-15N.m Planetväxellåda

+86 0579-86817938-836

[email protected]

42mm planetväxellåda 42JX150K

Φ42 planetreducerare

Tillåtet vridmomentområde: 2N.m~15N.m

Planetväxellåda

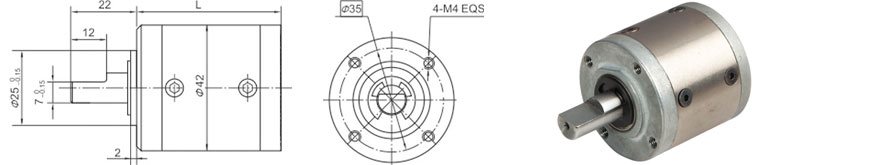

Mått

Parameter

Utväxlingsparameter

Utväxlingsförhållande

L Dimension

Steg 1

3,5~6,0

32.5

Steg 2

14~30

39.2

Steg 3

49~144

46

Steg 4

172~504

52.5

Parameter

Parameter

Steg 1

Steg 2

Steg 3

Steg 4

Överföringseffektivitet

90 %

81 %

73 %

66 %

Nominellt toleransvridmoment

2N.m

4N.m

8N.m

15N.m

Max momentan tolerans vridmoment

Tre gånger det nominella vridmomentet

Driftstemperatur

-10℃~80℃

Omgivande luftfuktighet i drift

20%~85%RH

Rekommendera ingångshastighet

≤4000 rpm

Ingångs- och utmatningsriktning

Samma riktning

Tekniska data

Husmaterial

Metall

Lager vid utgång

Kullager

Max. Radiell belastning (12 mm från fläns)

≤80N

Max. axel axiell last

≤30N

Radiellt spel hos axeln (nära flänsen)

≤0,06 mm

Axelns axiellt spel

≤ 0,3 mm

Glapp vid tomgång

≤1,5°

Kraft för axelpresspassning, max

≤150N
