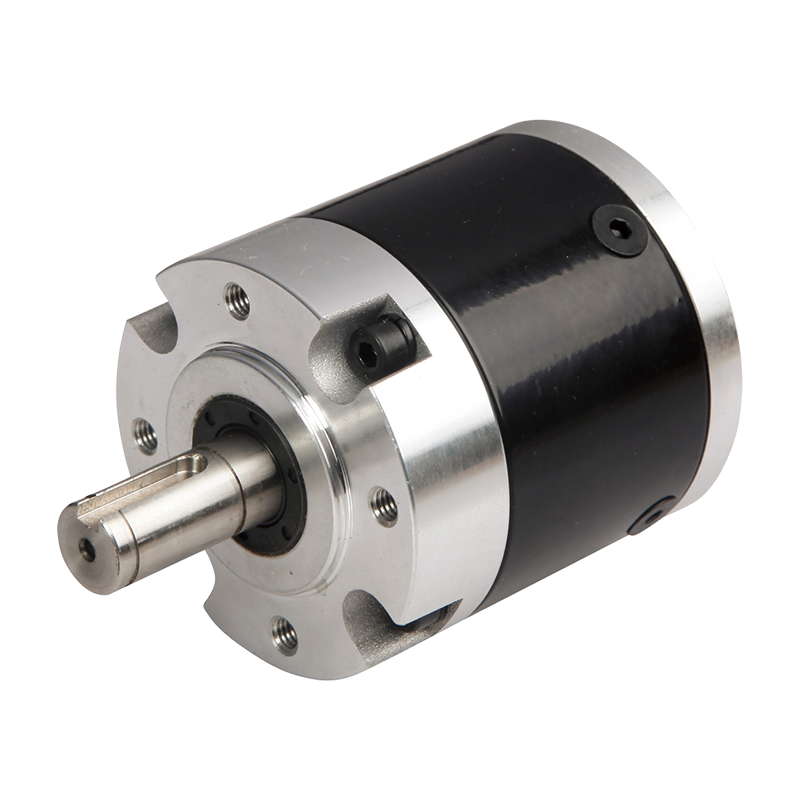

56JX300K 56mm 3-30N.m Planetväxellåda

56JX300K 56mm 3-30N.m Planetväxellåda

56JX300K är en högpresterande produkt designad för tillämpningar med hög precision och lågt brus. Det tillåtna vridmomentområdet från 3N.m till 30N.m är lämpligt för olika industriell automationsutrustning och precisionsmaskineri.
Planetväxellådan kan inte bara uppnå retardationstransmission, utan också uppnå en mängd olika transmissionsformer som accelerationstransmission och differentialtransmission genom att ändra kombinationen av växlar. Till exempel, i bilens bakaxeltransmission, kan planetväxellådan uppnå differentialrörelsen för vänster och höger hjul, vilket säkerställer att fordonet kan köras smidigt när det svänger. Planetväxellådans struktur är relativt enkel, lätt att demontera och montera och lätt att utföra dagliga inspektioner, underhåll och underhållsarbeten. Samtidigt, på grund av dess höga tillförlitlighet, är slitaget på delar relativt litet, bytescykeln är lång, vilket minskar underhållskostnaderna och stilleståndstiden och förbättrar effektiviteten i användningen av utrustningen.

  • 56JX300K 56mm 3-30N.m Planetväxellåda

+86 0579-86817938-836

[email protected]

56mm planetväxellåda 56JX300K

56mm planetväxellåda,

Tillåtet belastningsområde: 3N.m〜30N.m

Planetväxellåda

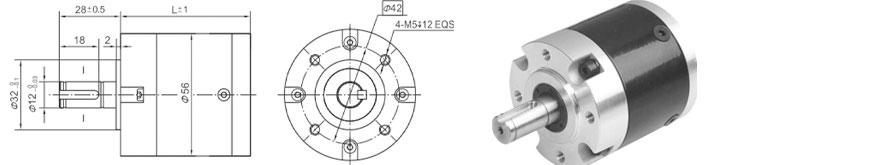

Mått

Parameter

Utväxlingsparameter

Utväxlingsförhållande

L-mått (mm)

Axeltänder, startstruktur

Kombinerad startstruktur

Steg 1

3,6 ~ 7,5

47

62

Steg 2

13 ~ 32

59

72

Steg 3

47 ~ 135

78

91

Steg 4

168 ~ 575

90

103

Parameter

Parameter

Steg 1

Steg 2

Steg 3

Steg 4

Överföringseffektivitet

90 %

81 %

73 %

66 %

Nominellt toleransvridmoment

3N.m

12N.m

20N.m

30N.m

Max momentan tolerans vridmoment

Tre gånger av det nominella vridmomentet

Driftstemperatur

-10℃ ~ 80℃

Omgivande luftfuktighet i drift

20 % ~ 85 % RH

Rekommendera ingångshastighet

≤4000 rpm

Ingångs- och utmatningsriktning

Samma riktning

Tekniska data

Husmaterial

Metall

Lager vid utgång

Kullager

Max. Radiell belastning (12 mm från fläns)

≤200N

Max. axel axiell last

≤100N

Radiellt spel hos axeln (nära flänsen)

≤0,04 mm

Axelns axiellt spel

≤0,3 mm

Glapp vid tomgång

≤1,5°

Kraft för axelpresspassning, max

≤300N
