72JX850K 72mm 15-85N.m planetväxellåda

72JX850K 72mm 15-85N.m planetväxellåda

72JX850K har en planetväxel i metall med en ytterdiameter på 72 mm för både kompakt och högt vridmoment. Det tillåtna vridmomentet sträcker sig från 15N.m till 85N.m, och stöder dubbla spänningar på 12V/24V för att anpassa sig till olika energieffektivitetsscenarier.
Utväxlingsförhållandet för enstegsplanetväxellådan är i allmänhet mellan 3-10, och när flerstegsplanetväxellådan används i serie kan utväxlingsförhållandet nå dussintals eller till och med hundratals, vilket kan uppfylla kraven för olika utrustningar för utväxlingsförhållandet. Jämfört med konventionella parallellaxlade växellådor kan planetväxellådor vara 30 % till 50 % mindre i volym och lättare i vikt än konventionella parallellaxlade växellådor med samma utväxlingsförhållande och lastkapacitet, vilket gör dem enkla att installera och installera i utrustning med begränsad utrymme.

  • 72JX850K 72mm 15-85N.m planetväxellåda

+86 0579-86817938-836

[email protected]

72mm planetväxellåda 72JX850K

72mm planetväxellåda,

Tillåtet belastningsområde: 15N.m〜85N.m

Planetväxellåda

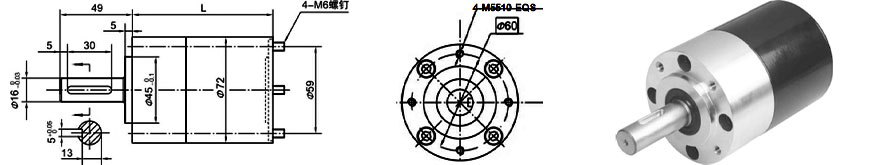

Mått

Parameter

Utväxlingsparameter

Utväxlingsförhållande

L Dimension

Steg 1

3,7 ~ 6,75

56

Steg 2

14 ~ 46

75.5

Steg 3

51 ~ 308

95.5

Parameter

Parameter

Steg 1

Steg 2

Steg 3

Överföringseffektivitet

90 %

81 %

73 %

Nominellt toleransvridmoment

15N.m

45N.m

85N.m

Max momentan tolerans vridmoment

Tre gånger av det nominella vridmomentet

Driftstemperatur

-10℃~80℃

Omgivande luftfuktighet i drift

20 % ~ 85 % RH

Rekommendera ingångshastighet

≤4000 rpm

Ingångs- och utmatningsriktning

Samma riktning

Tekniska data

Husmaterial

Metall

Lager vid utgång

Kullager

Max. Radiell belastning (10 mm från fläns)

≤320N

Max. axel axiell last

≤160N

Radiellt spel hos axeln (nära flänsen)

≤0,08 mm

Axelns axiellt spel

≤0,4 mm

Glapp vid tomgång

≤1,5°

Kraft för axelpresspassning, max

≤400N
